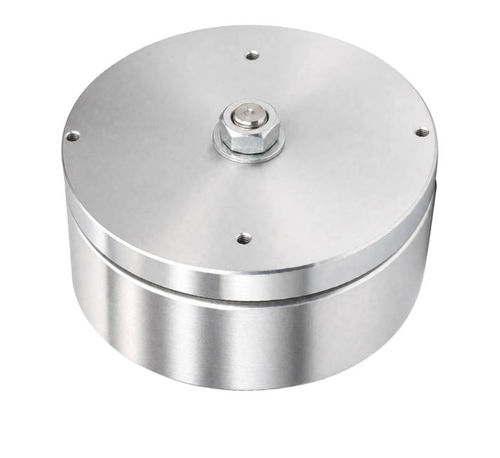

Direktgesteuertes Magnetventil WL 10938

hydraulischfür Chemikalienkompakt

Produktübersicht
Der Dosierventil-Solenoid WL10938 von Weilong Technology ist ein präziser elektromagnetischer Aktor zur Regelung von Durchfluss, Dosierung und Ventilposition in industriellen Anwendungen. Er ist in DC 12 V und DC 38 V erhältlich und kann in Hub, Kraft und Betriebszyklus an die Anwendung angepasst werden.

Funktion und Betrieb
Beim Anlegen von Strom erzeugt die Spule ein Magnetfeld, das einen Plunger bewegt und mechanisch das Dosierventil betätigt. Durch Variation von Spannung, Strom oder Impulssignalen lässt sich die Ventilstellung genau einstellen, um Durchfluss, Dosiermenge oder Druck zu kontrollieren.

Hauptmerkmale

• Präzise Durchflussregelung und wiederholbare Dosierung
• Schnelle Reaktionszeit und stabile Betätigung
• Gehäuse aus kohlenstoffhaltigem Stahl mit Zinkbeschichtung
• Varianten: DC 12/38 V, Hub 3–10 mm, Schub-/Zugkraft 1–60 N
• Betriebstemperatur: -10 °C bis 100 °C; Duty Cycle 1–100%
• SPS- und Automatisierungsfähigkeit

Anwendungen

• Dosierung in chemischen Prozessen und Zusatzstoffinjektion
• Industrielle Automatisierung: Spender, Abfüll- und Produktionslinien
• Hydraulik- und Kühlmittelregelung
• Labor- und Medizinische Dosieranwendungen (je nach Spezifikation)
• Landwirtschaftliche Maschinen für Düngemittel/Pestizide
• Automobiltechnik und spezielle Fluidsteuerungen

Vorteile

• Hohe Dosiergenauigkeit und gute Wiederholbarkeit
• Niedriger Energieverbrauch durch optimierte Spulenauslegung
• Lange Lebensdauer bei Betrieb innerhalb der Spezifikationen
• Einfache Integration in automatisierte Anlagen

Beschränkungen und Hinweise

• Höherer Preis gegenüber einfachen ON/OFF-Magnetventilen aufgrund der Präzision
• Erfordert passende elektrische Ansteuerung und Dimensionierung des Arbeitszyklus zur Vermeidung von Überhitzung
• Empfindlich gegenüber Verunreinigungen im Medium — Filterung und Wartung empfohlen
• Für sehr hohe Kräfte oder lange Hübe können spezielle Ausführungen nötig sein

Fehlerbehebung (häufige Prüfungen)

• Kein Schalten: Netzspannung, Verdrahtung, Spulenwiderstand und Steuersignale prüfen
• Verringerte Bewegung: Betriebsspannung, übermäßige Last oder innere Verunreinigung prüfen; Bauteile reinigen
• Überhitzung: Duty Cycle vs. Spezifikation prüfen, Kühlung verbessern
• Leckagen/Tropfen: Dichtungen prüfen/ersetzen, Ventilreinigung
• Ungewöhnliche Geräusche: Befestigung prüfen, Verschleiß inspizieren

Produktdatenblatt (Auszug)
Brand: Weilong Technology
Modell: WL10938
Nennspannung: DC 12 V oder DC 38 V
Nennleistung: 10–100 W
Arbeitsmodell / Lebenszyklen: 100.000 Zyklen (Konstruktionsangabe); Lebensdauerangabe 300.000 Zyklen
Schub-/Zugkraft: 1–60 N (0–2 mm Bedingung)
Hub: 3–10 mm
Anschlussdrahtlänge: 200 mm
Gehäusematerial: Kohlenstoffstahl, verzinkt
Isolationsklasse: F (150 °C)
Hi-Pot-Test: AC 600 V 50/60 Hz 1 s
Betriebstemperatur: -10 °C bis 100 °C
Duty Cycle: 1–100%
Zertifizierungen: CE, RoHS, ISO9001
MOQ: 500 Stk.; Lieferkapazität: 5000 Stk./Woche; Lieferzeit: 30 Tage; Verladehafen: Shenzhen; Garantie: 1 Jahr

Charakteristiken / technische Spezifikationen

• Brand: Weilong Technology
• Modellnummer: WL10938
• Spannungsvarianten: DC 12 V, DC 38 V (kundenspezifisch möglich)
• Leistungsbereich: 10–100 W
• Hub: 3–10 mm
• Schub-/Zugkraft: 1–60 N (0–2 mm)
• Betriebstemperatur: -10 °C bis 100 °C
• Gehäuse: kohlenstoffhaltiger Stahl, verzinkt
• Anschlusslänge: 200 mm
• Zertifikate: CE, RoHS, ISO9001
