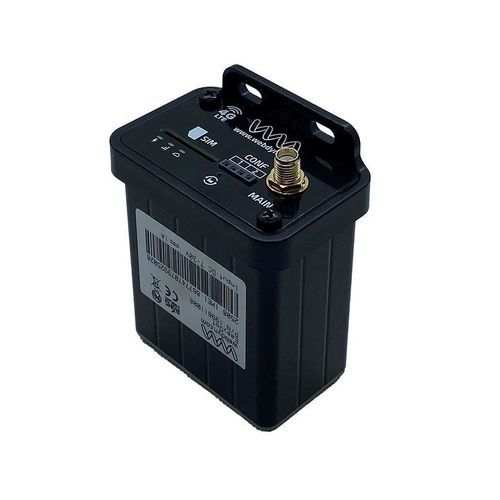

DTU-Modem EasyDot

All-in-OneMobilfunkIoT

Produktbeschreibung
EasyDot ist ein kompakter Mobilfunk‑IoT‑Gateway mit eingebetteter μTITAN‑Software. Er bietet LTE Cat 1‑Konnektivität und serielle Standard‑Schnittstellen (RS232, RS485) zur direkten Einbindung von Zählern, Sensoren und Telemetriegeräten. Das Gerät kombiniert Modem, Protokollkonvertierung und Datenaufzeichnung in einer Einheit für Messwesen, Industry 4.0 und andere IoT‑Anwendungen.

Hauptmerkmale — Hardware

• 4G/2G (LTE Cat 1) Modem
• RS485 Schnittstelle
• RS232 Schnittstelle
• USB2.0 (miniUSB)
• Stromversorgung: 7–30 V DC
• SMA Anschluss für externe Antenne (4G/2G)
• Wandmontage; Hutschienenmontage (optional)

Hauptmerkmale — Software

• Eingebettete μTITAN Software (inkludiert)
• Seriell‑zu‑IP Gateway‑Funktionalität
• On‑Device Datalogger und Webserver
• MQTT(s) Client zur Cloud‑Anbindung
• DynDNS / No‑IP Unterstützung
• Modbus RTU Master/Slave Unterstützung

Stärken & Vorteile

• Vielzahl industrieller Schnittstellen für direkten Anschluss an Zähler und Geräte
• Eingebettetes μTITAN bietet Gateway, Logging und Protokollsupport ohne zusätzliche Hardware
• Vereinfachte Konfiguration und Fernverwaltung über Weboberfläche und MQTT(s)
• Unterstützung gängiger Industrieprotokolle (Modbus RTU) und dynamischer DNS‑Dienste

Anwendungen

• All‑in‑one IoT‑Gateway für Zählerablesung und industrielle Telemetrie
• Industry 4.0‑Integrationen, Fernüberwachung und Telemetrieprojekte

Funk / Bänder (Spezifikation)
EasyDot
EUROPA/AUSTRALIEN: LTE FDD: B1 / B3 / B5 / B7 / B8 / B20 / B28
GSM/EDGE: B2 / B3 / B5 / B8

Schnittstellen

• LTE Cat 1 Modem
• 1× RS485
• 1× RS232
• 1× SIM (MiniSIM 1.8V/3V)
• 1× externe Antenne (SMA) für 4G/2G
• 3× Betriebs-/Status‑LEDs
• 1× miniUSB (USB2.0)

Steckverbinder

• 1× SMA‑Anschluss für 4G/2G‑Antenne
• 2‑polige steckbare Anschlussklemme: DC‑Eingang
• 2‑polige steckbare Anschlussklemme: RS485
• RJ45 für RS232
• 1× miniUSB
• 1× MiniSIM‑Schnittstelle (1.8V/3V)

Stärken — Software‑Funktionen (Auswahl)

• Seriell‑zu‑IP Gateway‑Fähigkeiten zum Protokoll‑Bridging
• On‑Device Datenlogging und leichter Webserver für lokale Konfiguration
• MQTT(s) Client für sichere Cloud‑Telemetrie
• DynDNS / No‑IP Client für Fernzugriff
• Modbus RTU Master/Slave Unterstützung für Industrie‑Geräte

Eigenschaften / technische Spezifikationen

• Betriebstemperatur: -40 °C bis 75 °C
• Abmessungen: 39,3 × 60,3 × 78,3 mm
• Gewicht: 106 g
• Stromversorgung: 7–30 V DC
• Montage: Wandmontage; Hutschienenmontage optional
• LEDs: 3 Betriebs-/Status‑LEDs
• Inklusive Software: μTITAN (embedded)
