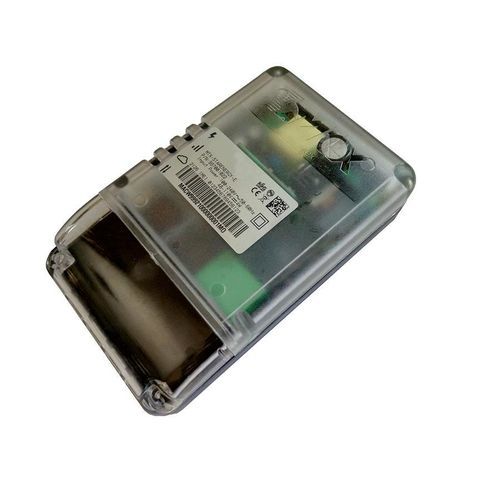

DTU-Modem MTX StarEnergy-E

kabellosDatenMobilfunk

Produktübersicht
Das MTX-StarEnergy-E ist ein Industrie-Modem, das für den Markt der Energiezähler entwickelt wurde. Es bietet Protokollkapselung und Gateway-Funktionen zur Auslesung von IEC 60870-5-102 Zählern über IP ↔ RS232/RS485 und unterstützt priorisierte Verbindungen über 2G/3G/4G-LTE sowie CSD-Fallback. Das Gerät überwacht die Anwesenheit des Zählers und sendet bei Nicht-Erkennung Alarmmeldungen.

Hauptmerkmale

• Hardware: 4G/3G/2G Mobilfunkmodem (4G Cat.1)
• Hardware: USB 2.0 (Type A)
• Hardware: serielle Schnittstelle RS232/RS422/RS485 (RJ45)
• Hardware: Weitbereichsnetzteil AC & DC
• Hardware: Unterstützung für Legacy-Kommunikation (CSD, SMS)
• Hardware: Hutschienen- und dreieckige Wandmontage mit Befestigungsdreieck
• Hardware: 4 Status-LEDs

• Software: integrierter Webserver für Verwaltung
• Software: serielles Gateway (IP ↔ RS232/RS485)
• Software: SNMPv3-Unterstützung
• Software: IEC 60870-5-102 Kapselung
• Software: integrierte Firewall und Watchdog
• Software: SMS-Fernsteuerung
• Software: VPN-Management

Spezifikationen (Funk, Daten & Messaging)
MTX-StarEnergy-E 4G Cat.1
LTE FDD: B1/B3/B5/B7/B8/B20; WCDMA: B1/B5/B8; GSM/EDGE: B3/B8
LTE FDD: 10 Mbps (DL) / 5 Mbps (UL)
DC-HSDPA+: 42 Mbps (DL) / 5,75 Mbps (UL); WCDMA: 384 Kbps (DL) / 384 Kbps (UL)
EDGE: 296 Kbps (DL) / 236,8 Kbps (UL); GPRS: 107 Kbps (DL) / 85,6 Kbps (UL)
CSD-Datenübertragung bis zu 9,6 kbps, V.110, nicht transparent
SMS: Text- und PDU-Modus unterstützt

Schnittstellen

• 4G/3G/2G Mobilfunkkonnektivität
• 1x RS232/RS422/RS485 (4-Draht) serieller Port
• RTC mit Superkondensator-Backup
• Superkondensator für Spannungs-Ausfall-Alarm

Anschlüsse

• SMA F Antennenanschlüsse für 4G/3G/2G
• USB Type A Anschluss (USB 2.0)
• RJ45 für seriell (RS232/422/485, 4-Draht)
• miniSIM-Slot
• Klemmenblock: Stromversorgung (AC: 2-polig 3,5 mm; DC: 2-polig 3,5 mm)

Stärken & Vorteile

• AC- und DC-Weitbereichsversorgung für flexiblen Einsatz
• Schnelle Installation und Rollout (Hutschiene oder Wandmontage)
• Sichere Verbindung mit Firewall, VPN und SNMPv3
• Schnelle Statusanzeige über LEDs und Weboberfläche

Anwendungen

• Entwickelt für die Fernablesung und Zählerdatenerfassung im Energiebereich

Technische Daten

• 4 Status-LEDs
• Hutschienen- und dreieckige Wandmontage
• Stromeingang: AC 100-240 VAC; DC 48-110 VDC
• Betriebstemperaturbereich: -25°C bis 70°C
• Temperaturgrenzen: -40°C bis 85°C
• Lagerungstemperatur: -40°C bis 85°C
• Abmessungen: 175 x 100 x 45 mm
• Gewicht: 300 g
• Zertifizierungen: RED 2014/53/EU, RoHS, ISO 9001
