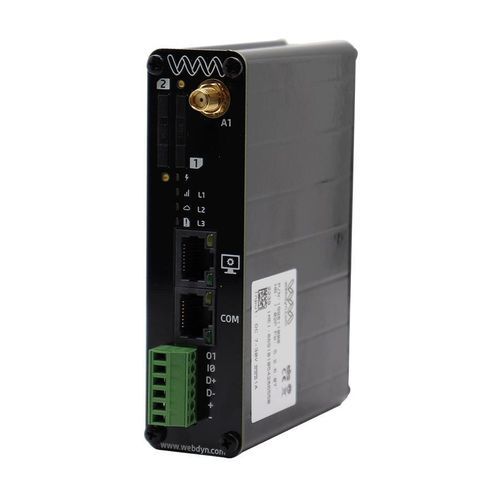

DTU-Router EasyTunnel

kabellosDatenAll-in-One

Beschreibung
EasyTunnel ist ein All‑in‑One Industrial IoT‑Gateway mit mehreren physischen Schnittstellen und integriertem TITAN V6‑Firmware. Es bietet serielle Gateway‑Funktionen, Datenerfassung, einen eingebetteten Webserver sowie verschiedene sichere/Cloud‑Konnektivitätsoptionen (MQTT(s), FTP(s), DynDNS/No‑IP, IPSec) zur schnellen Integration in Industrie‑4.0-, Gebäude‑ und Messanwendungen.

Hauptmerkmale — Hardware

• Mobilfunk: 4G/3G/2G mit SMA‑Antenne
• 1x digitaler Eingang und 1x digitaler Ausgang
• Serielle Schnittstellen RS485 und RS232 (RJ45 für RS232)
• Ethernet‑Konfigurationsport (RJ45)
• DC‑Eingang: 7 bis 30 V
• Dual‑SIM (2x Mini SIM 1.8V/3V, SIM‑Fach)
• Hutschienenmontage, 4 Status‑LEDs

Hauptmerkmale — Software

• Serial‑Gateway und Protokollkonvertierung
• Datalogger mit lokalem Speicher
• Eingebetteter Webserver zur Konfiguration
• MQTT(s) Client und FTP(s) Unterstützung
• DynDNS / No‑IP und IPSec für sicheren Fernzugriff
• SMS‑Steuerung und Fernverwaltung
• Modbus RTU/TCP Unterstützung
• TITAN V6 Firmware inklusive (Modbus, MQTT, IPSec, Logging, Webserver)

Stärken & Vorteile

• Schnelle Inbetriebnahme und Konfiguration mit über 50 Application Notes
• Vollständiger MTX‑Titan Funktionsumfang enthalten
• I/O‑Management für einfache Sensor/Aktor‑Integration
• Dual‑SIM für Mobilfunk‑Redundanz
• Kompaktes DIN‑Rail Gehäuse für Schaltschrankmontage

Anwendungen

• Industry 4.0: Maschinenanbindung und Datenerfassung
• Smart Building & Home (BMS‑Integration)
• Messwesen und Fernüberwachung

Funk / regionale Spezifikationen
EUROPA:
LTE FDD: B1, B3, B5, B7, B8, B20
WCDMA: B1, B5, B8
GSM: B3, B8

AUSTRALIEN / LATAM:
LTE FDD: B1, B2, B3, B4, B5, B7, B8, B28
LTE TDD: B40
WCDMA: B1, B2, B5, B8
GSM: B2, B3, B5, B8

Schnittstellen

• 4G/3G/2G Mobilfunk (SMA‑Antenne)
• 1x digitaler Eingang
• 1x digitaler Ausgang
• Ethernet‑Konfigurationsport (RJ45)
• RS485 / RS232 serielle Ports
• Dual‑SIM
• 4x Betriebs-/Status‑LEDs

Anschlüsse

• 1x SMA für Mobilfunkantenne
• RJ45: RS232 (seriell)
• RJ45: Ethernet‑Konfigurationsport
• 6‑poliger steckbarer Schraubklemme: DC‑Eingang, RS485 und digitale E/A
• 2x Mini SIM (1.8V/3V) mit SIM‑Fach

Technische Daten

• Enthaltene Firmware/Software: TITAN V6 (Modbus, MQTT, IPSec, Logger, Webserver)
• Mobilfunk: 4G / 3G / 2G (regionale Bandvarianten siehe oben)
• Seriell: RS485 und RS232 (RJ45 für RS232)
• Ethernet: Konfigurationsport (RJ45)
• I/O: 1 digitaler Eingang, 1 digitaler Ausgang
• SIM: Dual‑SIM (2x Mini SIM, 1.8V/3V, SIM‑Fach)
• LEDs: 4 Status-/Betriebs‑LEDs
• Stromversorgung: 7 bis 30 V DC
• Montage: Hutschiene (DIN‑Rail)
• Betriebstemperatur: -40 bis 85 °C
• Abmessungen: 113.2 x 30.5 x 90.2 mm
• Gewicht: 195 g
• Sicherheit & Konnektivität: IPSec, DynDNS/No‑IP, SMS‑Steuerung, FTP(s), MQTT(s)
• Protokolle: Modbus RTU/TCP
