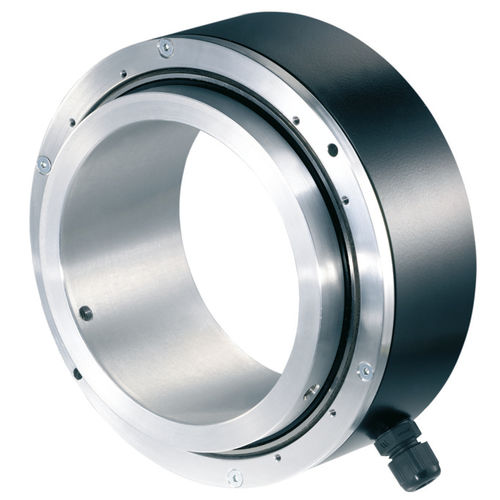

Inkrementaler Drehgeber IH150 HohlwelleRS-422Aluminium
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- inkremental
- Installierung
- Hohlwelle
- Ausgangssignal
- RS-422
- Material
- Aluminium, Edelstahl
- Schutzniveau
- robust, IP54
- Weitere Eigenschaften
- für harte Einsatzbedingungen
- Auflösung von Inkrementalgebern (Impulse/Umdrehung)
Max: 50.000 unit
Min: 1 unit
- Achsdurchmesser
Max: 100 mm
(3,94 in)Min: 60 mm
(2,36 in)- Rotationsgeschwindigkeit
4.000 rpm
(25.133 rad.min-1)- Ausgangsfrequenz
300 kHz
- Prozesstemperatur
Max: 100 °C
(212 °F)Min: -20 °C
(-4 °F)
Beschreibung
Inkrementale Drehimpulsgeber besitzen eine definierte Anzahl an Impulsen pro Umdrehung (PPR = pulses per revolution). Die Ausgangssignale sind die um 90° versetzen Signale A und B sowie der Referenzimpuls Z. Diese Signale als auch die invertierten Signale sind in verschiedenen Konfigurationen erhältlich. Als Treiberausgang sind RS422 (TTL) oder Push-Pull (HTL) die häufigsten Varianten. Inkrementale Encoder eignen sich besonders gut zur Bestimmung von Drehzahl-, Winkel oder Wegstreckenmessung.
Baugröße: Ø 150 mm
Signale: A, /A, B, /B, Z, /Z
Versorgungsspannung: 4.75-30 VDC
