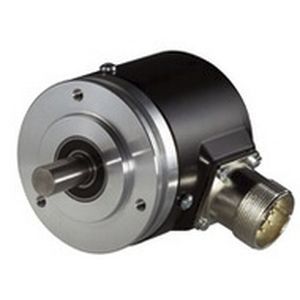

Inkrementaler Drehgeber IS280mit VollwelleRS-422DC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- inkremental
- Installierung
- mit Vollwelle
- Ausgangssignal
- RS-422
- Versorgungsspannung
- DC
- Anwendungsbereich
- für Industrieanwendungen
- Weitere Eigenschaften
- Miniatur
- Auflösung von Inkrementalgebern (Impulse/Umdrehung)
Max: 1.024 unit
Min: 1 unit
- Baugröße
28 mm
(1,1 in)- Achsdurchmesser
Max: 6 mm
(0,24 in)Min: 4 mm
(0,16 in)- Rotationsgeschwindigkeit
6.000 rpm
(37.699 rad.min-1)- Ausgangsfrequenz
100 kHz
- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -20 °C
(-4 °F)
Beschreibung
Inkrementale Drehgeber haben eine definierte Anzahl an Impulsen pro Umdrehung (PPR = pulses per revolution). Ausgangssignale sind die um 90 Grad versetzen Signale A und B sowie der Referenzimpuls Z. Diese Signale sowie auch die invertierten Signale erhalten Sie in verschiedenen Konfigurationen. Die häufigsten Varianten als Treiberausgang sind RS422 (TTL) oder Push-Pull (HTL). Inkrementale Drehgeber eignen sich besonders gut zur Bestimmung von Drehzahl, Winkel oder Wegstreckenmessung.
Signale: A, /A, B, /B, Z, /Z
