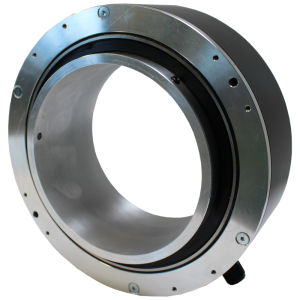

Inkrementaler Drehgeber IH200optischHohlwellemit Digitalausgang
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- inkremental
- Technologie
- optisch
- Installierung
- Hohlwelle
- Ausgangssignal
- RS-422, mit Digitalausgang
- Versorgungsspannung
- 4.75-30 V DC
- Material
- Aluminium, Edelstahl
- Schutzart
- gehärtet, schwingungsresistent, schlagfest, robust, IP65
- Anwendungsbereich
- für Industrieanwendungen, für Motor, für OEM, für Aufzug, für Handlingsystem
- Weitere Eigenschaften
- hochauflösend, für harte Einsatzbedingungen, mit großem Durchmesser
- Auflösung von Inkrementalgebern (Impulse/Umdrehung)
Max: 25.000 unit
Min: 1 unit
- Baugröße
200 mm
(7,87 in)- Achsdurchmesser
Max: 125 mm
(4,92 in)Min: 100 mm
(3,94 in)- Rotationsgeschwindigkeit
4.000 rpm
(25.133 rad.min-1)- Ausgangsfrequenz
300 kHz
- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -20 °C
(-4 °F)
Beschreibung
Inkrementale Drehgeber haben eine definierte Anzahl an Impulsen pro Umdrehung (PPR = pulses per revolution). Ausgangssignale sind die um 90 Grad versetzen Signale A und B sowie der Referenzimpuls Z. Diese Signale sowie auch die invertierten Signale erhalten Sie in verschiedenen Konfigurationen. Die häufigsten Varianten als Treiberausgang sind RS422 (TTL) oder Push-Pull (HTL). Inkrementale Drehgeber eignen sich besonders gut zur Bestimmung von Drehzahl, Winkel oder Wegstreckenmessung.
Signale: A, /A, B, /B, Z, /Z
Kataloge
Datenblatt IH200 (DE)
2 Seiten
