Mechanischer Vakuummeter

Rohrfederdigitalmit Doppelskala

Übersicht
Diese Seite listet Instrumente zur Messung, Kontrolle und Regelung des Vakuums, darunter Umrechnungstabellen, Vakuummeter, Vakuumschalter (pneumatisch, elektromechanisch, digital, IO-Link), Vakuumregler (manuell, pneumatisch, Niedrigvakuum), Vakuumregelventile sowie Zubehör und Dichtungssätze.

Umrechnungstabellen der Masseinheiten des Vakuums und des Drucks
Umrechnungstabelle der Masseinheiten für das Vakuum und Umrechnungsfaktoren der Maßeinheiten für den Druck (absolute Werte).

• Produktcode: 3.00 (Referenzdokument/Zeichnung)

Vakuummeter und Manometer
Messorgan auf dem Prinzip der Bourdon-Feder. Feder aus speziellen Profilrohren aus Kupferlegierung, Bewegung über Verbindungshebel verstärkt und auf Index übertragen. Gehäuse je nach Modell aus verschiedenen Materialien, radial- oder koaxialanschlüsse, Einbau- oder Außenflansch, trocken oder im Glyzerinbad. Mit Ausnahme der Modelle F 40 mm besitzen alle Messanzeigen doppelte Skala. Hergestellt nach den in der Europäischen Gemeinschaft geltenden Sicherheitsnormen.

• Produktcodes: 090315, 090320, 090325, 090310, 090110, 090116, 090210, 090510, 090516

Vakuummeter mit Einstossdorn aus Stahl
Entwickelt zur sofortigen Erkennung des Vakuumgrades in Dosen und Behältern (Lebensmittel). Ausführung in Glyzerinbad, gehärteter Stahlstempel zum Bohren von Behältern und Sauggreifer aus Silikon zur Vakuumabdichtung nach dem Bohren. Standardversion abgebildet, lieferbar auch in anderen Versionen auf Anfrage.

• Produktcode: 090599

Pneumatische Mini-Vakuumschalter
Kompakte Vakuumschalter, geben je nach Modell pneumatisches Signal bei erreichter einstellbarer Vakuumstufe. Differenzdruck zwischen Höchstwert und Rückfallwert nicht regulierbar. Geeignet zur Steuerung von Vakuumerzeugern und pneumatisch gesteuerten Ventilen.

• Produktcodes: 120130, 120230

Elektromechanischer Mini-Vakustat
Kleine Vakuumschalter, geben elektrisches Signal bei erreichtem einstellbarem Vakuumniveau. Hysterese 50 ÷ 60 mbar (nicht regulierbar). Empfohlen für Sicherheits- und Zyklusstartanwendungen, Kontrolle von Sauggreifern.

• Produktcode: 120210

Digitale Mikro-Vakuumschalter
Kleine, präzise kalibrierte, temperaturkompensierte Geräte, liefern präzises digitales Signal. Schaltpunkt programmierbar über Stellschraube; rotes LED zeigt Schaltstatus. Hysterese 2% des eingestellten Wertes (nicht regulierbar). Gehäuse aus Polycarbonat; Vakuumanschlüsse M5 oder Gewinde; elektrische Anschlüsse über dreiadriges Kabel. Geeignet für trockene Luft und nicht korrosive Gase.

• Produktcodes: 120510P, 120510N, 120511P, 120511N

Analogischer Vakuumschalter
Robustes ABS-Gehäuse, kompakt und leicht. Regelbereich 0 bis -1 bar. Analogausgang 1–5 V und digitaler PNP-Ausgang über Teach-In einstellbar. Schaltpunkt und Hysterese 0–100% per Tasten programmierbar. Frei drehbar ohne Abnehmen vom Vakuumanschluss. Pneumatische Anschlüsse G 1/8" Außengewinde oder M5 Innengewinde. Elektrischer Anschluss M8 4-polig (steckbar) oder PUR-Kabel auf Wunsch.

• Produktcode: 120710

Digitale IO-Link Vakuum- und Druckschalter
Robustes, kompaktes ABS-Gehäuse. Temperaturkompensiert, integriertes Display ersetzt Vakuummeter. Zwei unabhängige digitale Ausgänge mit Status-LEDs. Programmierbare Schaltpunkte und Hysterese (0–100%). Freie Displaydrehung ohne Trennen der pneumatischen Anschlüsse. Anschlüsse: pneumatisch G 1/8" oder M5, elektrisch M8 4 Pins; IO-Link Version unterscheidbar durch Logo und Aufschrift "IO-Link" und ermöglicht bidirektionale Kommunikation, Fernparametrierung und erweiterte Diagnose.

• Produktcodes: 121010, 122511

Digitale Vakuumschalter
Variierende Bauformen (zylindrisch bis quaderförmig), ABS-Gehäuse, temperatukompensiert, Display für Messwerte, zwei unabhängige digitale Ausgänge, programmierbare Schaltpunkte und Hysterese, diverse Anschlussvarianten (G 1/8" Innengewinde oder M5 Außengewinde, M8-4 Pin oder integriertes PUR-Kabel bei bestimmten Artikelnummern). Einstellbereich meist 0 bis -1 bar.

• Produktcodes: 123010A, 123010

Digitale Vakuum- und Druckschalter
ABS-Gehäuse, temperaturkompensiert, Displayanzeige, zwei unabhängige Kommunikationsausgänge, programmierbare Funktionen (Vergleich, NO/NC, Einheitenauswahl, Sperre). Anschluss 1/8" Gasanschluss; elektrisch über vieradriges Kabel. Geeignet für trockene Luft und nicht korrosive Gase.

• Produktcodes: 122010P, 123510P

Zubehör für digitale Vakuum- und Druckschalter
Kabel mit Axial- oder Radialsteckern, Wandbefestigungsset.

• Produktcodes: 001220, 001221, 001222, 001230, 001231, 001232, 001240, 001241, 001242, 001243

Vakuumregelventile
Leiten bei Erreichen eines vorkalibrierten Vakuums atmosphärische Luft ein, um Anstieg des Sollwerts zu verhindern. Verwendung als Regler bei Kreisläufen mit nur einer Pumpe oder als Sicherheitsventile an Tanks/Greifersystemen. Feingewinde für genaue Kalibrierung. Betriebstemperatur -20 °C bis +200 °C.

• Produktcodes: 040110, 040110INOX, 040210, 040210INOX, 040310, 040310INOX, 040410, 040410INOX, 040510, 040510INOX

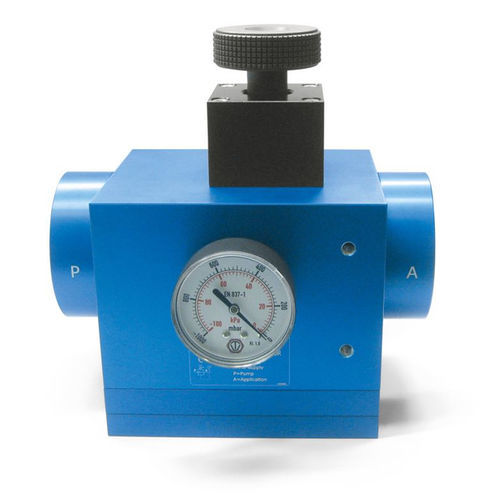

Vakuumregler
Regeln und halten Vakuumniveau konstant (sekundäre Vertiefung) unabhängig von Durchflussmenge und Netzschwankungen. Membrankolben-Getriebe, Einstellbereich typical: von 800 bis 1 mbar abs. Durchfluss: 2 bis 160 m3/h (modellabhängig). Umgebungstemperatur meist -10 bis +80 °C. Einbaulage beliebig. Anwendung in zentralisierten Systemen zur individuellen Einstellung der Steckdosen-Vakuumwerte.

• Produktcodes (Standardgrößen): 110110, 110210, 110310, 110410, 110510, 110610

Niedrigvakuumregler
Gleiche Funktionsweise wie Vakuumregler, aber Regelbereich reicht nahe Atmosphärendruck (von 980 bis 1 mbar abs. abhängig vom Modell). Durchflussmengen typ. 20–160 m3/h.

• Produktcodes: 110350, 110550, 110650

Vakuumregler mit pneumatischer Steuerung
Regelung des Vakuumniveaus über Zugeführte Druckluft am Steuerzylinder (Druck erhöht bzw. verringert Vakuumniveau). Funktionsprinzip: Kurzhub-Pneumatikzylinder gegen schwimmenden Kolben; geeignet zur Fernsteuerung, können weit entfernt von Steuerzentrale installiert werden. Technische Bandbreiten: Versorgung 0–3 bar oder 0–5 bar je nach Reglerreihe; Einstellbarer Betriebsdruck typ. 800–1 mbar bzw. 980–1 mbar; Durchfluss 2–160 m3/h (modellabhängig); Umgebungstemperatur -10 bis +80 °C.

• Produktcodes (verschiedene Baugrößen): 110130, 110230, 110330, 110430, 110530, 110630, 110380, 110580, 110680

Diagramme und Tabellen
Hinweis, dass in Tabellen angegebene Werte indikativ sind und vom Atmosphärendruck, Durchfluss der Vakuumquelle und Qualität der Druckluft abhängen.

Charakteristiques / spécifications techniques

• Betriebsdruck-/Einstellbereiche: typ. von 980–1 mbar abs., 800–1 mbar abs. (modellabhängig); einige Schalter/Regler: 0 bis -1 bar Regelbereich.
• Durchflussmengen Regler: von 2 bis 160 m3/h; bei grossen Typen bis 390–750 m3/h (modellabhängig).
• Umgebungstemperatur: typ. -10 °C bis +80 °C; Vakuumregelventile bis +200 °C für spezielle Modelle.
• Material Gehäuse: ABS, Polycarbonat, je nach Produkt verschiedene Materialien.
• Anschlüsse pneumatisch: G 1/8" (Innen-/Außengewinde) oder M5; elektrische Anschlüsse: M8 4-Pin, PUR-Kabel, dreiadrig oder integrierte Anschlusskabel je nach Modell.
• Ausgangssignale: pneumatisch, elektrisch (PNP), analog 1–5 V oder digitale Ausgänge; einige Modelle mit IO-Link-Schnittstelle für bidirektionale Kommunikation und Fernparametrierung.
• Hysterese: variierend — z.B. digitale Mikro-Vakuumschalter: 2% des eingestellten Wertes; elektromechanische Typen 50–60 mbar; bei vielen digitalen Geräten programmierbar 0–100%.
• Typische Anwendungen: Messung / Regelung von trockener Luft und nicht korrosiven Gasen, Sicherheitsfunktionen, Start von Arbeitszyklen, Steuerung von Sauggreifersystemen, Energiespar-Optimierung von Vakuumerzeugern.
