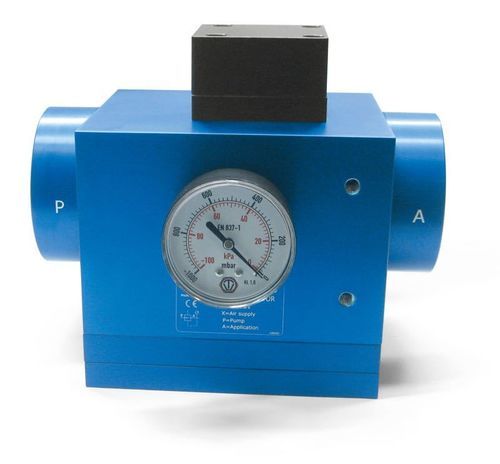

Membran-Vakuumregler Riduttori di vuoto con regolazione pneumatica

für hohe Strömung

Beschreibung
Vakuumregler mit pneumatischer Regelung steuern das sekundäre Vakuumniveau durch Variation des Versorgungsdrucks eines Kurzhub‑Pneumatikzylinders: mit steigendem Versorgungsdruck erhöht sich das sekundäre Vakuumniveau und umgekehrt. Diese Regler halten einen voreingestellten Vakuumwert (sekundäres Vakuum) unabhängig von Schwankungen der Pumpe oder des primären Vakuums konstant. Im Gegensatz zu Vakuum‑Einstellventilen führen sie keine atmosphärische Luft in den Kreislauf ein, sodass von einer einzigen Vakuumquelle mehrere Aufnahmepunkte mit unterschiedlichen Vakuumwerten möglich sind. Das Funktionsprinzip beruht auf der gegensätzlichen Wirkung zwischen einem Kurzhub‑Pneumatikzylinder und einem schwimmenden Kolben, angetrieben durch die Druckdifferenz zwischen Sekundärvakuum und Atmosphärendruck.

Technische Daten

• Funktion: Membran‑Kolben‑Regler
• Versorgungsdruck: 0–5 bar (bei Reglern Art. 11..31)
• Einstellbarer Betriebsdruck: 1–800 mbar abs. (bei Reglern Art. 11..31)
• Volumenstrom: 370–750 m3/h
• Umgebungstemperatur: -10 bis +80 °C
• Einbaulage: beliebig

Anwendung
Diese Regler sind für zentralisierte Vakuumanlagen konzipiert, bei denen jeder Saugeranschluss unabhängig im vorgegebenen Vakuumbereich eingestellt werden muss. Sie sind erforderlich, wenn das Arbeitsvakuum niedriger als das Primärvakuum sein und konstant gehalten werden muss. Pneumatisch einstellbare Regler können fern vom Bedienfeld installiert werden; ein Druckregler am Bedienfeld genügt zur Steuerung.

Produktcodes

• 110831
• 110931

Charakteristiken / Technische Spezifikationen

• Prinzip: Kurzhub‑Pneumatikzylinder gegen schwimmenden Kolben (Membran‑Kolben)
• Versorgungsdruckbereich: 0–5 bar (Art. 11..31)
• Einstellbarer Betriebsdruckbereich: 1–800 mbar abs. (Art. 11..31)
• Durchflusskapazität: 370–750 m3/h
• Betriebstemperaturbereich: -10 bis +80 °C
• Montageorientierung: beliebig
