Mechanischer Vakuummeter 123010A

Rohrfedermit Doppelskalaanalog

Übersicht

• Diese Seite listet Instrumente zur Messung, Kontrolle und Regelung des Vakuums (Vakuummeter, Vakuumschalter, Vakuumregler, Vakuumregelventile, Zubehör, Umrechnungstabellen und Diagramme).

Umrechnungstabellen der Maßeinheiten des Vakuums und des Drucks
Umrechnungstabelle der Maßeinheiten für das Vakuum und Umrechnungsfaktoren der Maßeinheiten für den Druck (absolute Werte). Dokumentreferenz: 3.00 (PDF).

Vakuummeter und Manometer
Messorgan basiert auf dem Bourdon-Feder-Prinzip. Feder aus speziellen Profilrohren aus Kupferlegierung; Bewegung wird über Hebel auf Index übertragen. Gehäusematerial je Modell unterschiedlich; Anschluss per Gewinde; Zifferblatt und Index unter transparenter Kunststoffscheibe. Varianten: Radial- oder Koaxialanschlüsse, Einbau- oder Außenflansch, trocken oder im Glyzerinbad. Mit Ausnahme der F 40 mm haben andere Modelle doppelte Skala. Gebaut entsprechend EG-Normen. Produktcodes: 090315 090320 090325 090310 090110 090116 090210 090510 090516. Dokumentreferenz: 3.01_3.04 (PDF).

Vakuummeter mit Einstossdorn aus Stahl
Für sofortige Erkennung des Vakuumgrades in Dosen und Behältern (Lebensmittel). Version in Glyzerinbad, Art. 09 05 16, mit gehärtetem Stahlstempel zum Bohren und Silikon-Sauggreifer zur Abdichtung nach Bohren. Standardversion abgebildet; andere Versionen auf Anfrage. Produktcode: 090599. Dokumentreferenz: 3.05 (PDF).

Pneumatische Mini-Vakuumschalter
Kompakte Vakuumschalter, geben ein pneumatisches Signal bei Erreichen eines einstellbaren Vakuumniveaus. Differenzdruck zwischen Höchstwert und Rückfallwert nicht regelbar. Geeignet zur Steuerung von Vakuumerzeugern und pneumatisch gesteuerten Ventilen. Produktcodes: 120130 120230. Dokumentreferenz: 3.06 (PDF).

Elektromechanischer Mini-Vakustat
Kompakte Vakuumschalter, liefern elektrisches Signal bei einstellbarem Vakuumniveau. Hysterese ca. 50 ÷ 60 mbar, nicht regulierbar. Empfohlen, wenn elektrisches Signal bei Erreichen eines Vakuums benötigt wird (Sicherheitsfunktionen, Zyklusstart, Sauggreiferkontrolle). Produktcode: 120210. Dokumentreferenz: 3.07 (PDF).

Digitale Mikro-Vakuumschalter
Temperaturkompensierte, digital kalibrierte Geräte mit präzisem digitalen Ausgang beim eingestellten Messwert. Schaltpunkt per Einstellschraube programmierbar; LED-Indikation des Schaltstatus. Hysterese 2 % des eingestellten Wertes, nicht regulierbar. Gehäuse aus Polycarbonat, Vakuumanschlüsse z. B. M5, elektrische Verbindung über dreiadriges Kabel. Geeignet für trockene Luft und nicht korrosive Gase. Produktcodes: 120510P 120510N 120511P 120511N. Dokumentreferenz: 3.08_3.09 (PDF).

Analogischer Vakuumschalter
Robustes ABS-Gehäuse, kompakt und leicht. Regelbereich 0 bis -1 bar; analoger Ausgang 1–5 V und digitaler PNP-Ausgang; Schaltpunkt und Hysterese 0–100 % programmierbar via Bedienfeld; zwei zweifarbige LEDs für Schaltzustand/Fehler. Anschluss: Doppelverschraubung G 1/8" Außengewinde oder M5 Innengewinde; elektr. Anschluss M8 4-polig oder PUR-Kabel mit Stecker. Geeignet für trockene Luft und nicht korrosive Gase. Produktcode: 120710. Dokumentreferenz: 3.10_3.11 (PDF).

Digitale IO-Link Vakuum- und Druckschalter
Robustes, kompaktes ABS-Gehäuse, kalibriert und temperaturkompensiert; integriertes Display ersetzt Vakuummeter; zwei unabhängige digitale Ausgänge mit LED-Anzeige; programmierbare Schaltpunkte und Hysterese; freie Displaydrehung ohne Trennen der Anschlüsse. Pneumatische Anschlüsse: G 1/8" Außengewinde oder M5 Innengewinde; elektrisch M8 4-polig. IO-Link-Version unterscheidet sich durch Aufschrift/Logo "IO-Link" und bietet bidirektionale Kommunikation, Fernparametrierung und erweiterte Diagnose. Produktcodes: 121010 122511. Dokumentreferenz: 3.12_3.13 (PDF).

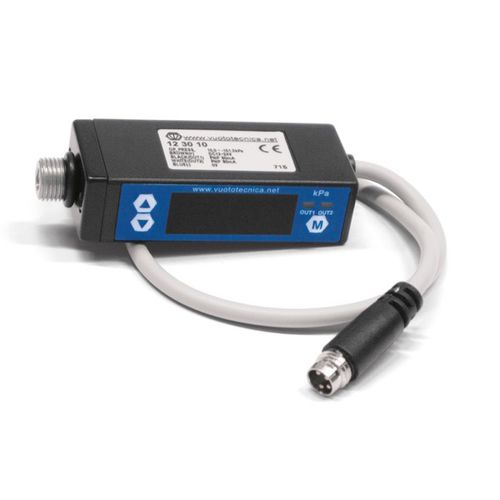

Digitale Vakuumschalter (verschiedene Bauformen)
Unterschiedliche Gehäuseformen (zylindrisch bis quaderförmig), ABS-Gehäuse, präzise, Displayanzeige macht Vakuummeter überflüssig, zwei LED für Ausgänge; programmierbare Schaltpunkte und Hysterese; Anschlussoptionen G 1/8" Innengewinde oder M5 Außengewinde; elektrischer Anschluss M8-4 Pin oder integriertes PUR-Kabel (je nach Art). Einstellbereich häufig 0 bis -1 bar. Produktcodes: 123010A 123010 461er Reihe Dokumentreferenz: 3.14_3.15 / 3.16_3.17 (PDF).

Digitale Vakuum- und Druckschalter mit zweifarbigem Display
Zweifarbiges Hauptdisplay (rot/grün), zweites Display für Einstellungen, programmierbar, zwei unabhängige Kommunikationsausgänge, Anschluss per Doppelanschluss G 1/8" Innengewinde oder M5 Außengewinde, Schnellanschlusskabel möglich. Produktcodes: 124010 124012 124020. Dokumentreferenz: 3.18_3.19 (PDF).

Zubehör für digitale Vakuum- und Druckschalter
Kabel mit Axial- oder Radialstecker, Wandbefestigungsset. Diverse Produktcodes für Zubehör. Dokumentreferenz: 3.20_3.22 (PDF).

Vakuumregelventile
Bei Erreichen eines vorkalibrierten Vakuums leiten diese Ventile atmosphärische Luft in den Kreislauf ein, um Anstieg des Sollwertes zu verhindern. Einsatz oft als Sicherheitsventile an Tanks/Behältern und Greifersystemen. Einstellen durch Drehen der Rändelhülse; feinste Einstellung durch Feingewinde. Temperaturbereich -20 °C bis +200 °C. Produktcodes u.a. 040110, 040110INOX etc. Dokumentreferenz: 3.23 (PDF).

Vakuumregler
Regeln Vakuumniveau auf voreingestellten Wert unabhängig von Durchfluss und Primärvakuum. Funktionsprinzip: Membrankolben-Getriebe. Gegenüber Vakuumregelventilen leiten Reduzierstücke keine Luft in den Kreislauf ein, so dass mehrere Ansaugpunkte mit unterschiedlichen Vakuumwerten aus einer Quelle möglich sind. Einstellung durch Rändelschraube. Technische Daten exemplarisch: Einstellbarer Betriebsdruck z. B. von 800 bis 1 mbar abs; Durchflussmengen typ. von 2 bis 160 m3/h; Umgebungstemperatur -10 bis +80 °C; Einbaulage beliebig. Produktcodes: 110110 110210 110310 110410 110510 110610. Dokumentreferenz: 3.24 (PDF).

Niedrigvakuumregler
Ähnliches Funktionsprinzip wie Vakuumregler, unterscheiden sich im Regelbereich, der bis nahezu Atmosphärendruck reicht. Technische Daten exemplarisch: Einstellbarer Betriebsdruck 980 bis 1 mbar abs; Durchflussmengen 20 bis 160 m3/h; Umgebungstemperatur -10 bis +80 °C. Produktcodes: 110350 110550 110650. Dokumentreferenz: 3.25 (PDF).

Vakuumregler mit pneumatischer Steuerung
Regelung durch zugeführte Steuerdruckluft auf Pneumatikzylinder anstelle manueller Schraube. Funktionsprinzip: Kurzhub-Pneumatikzylinder und schwimmender Kolben, gesteuert über Druckdifferenz. Technische Daten beispielhaft: Versorgung 0–3 bar (bei Art. 11..30) oder 0–5 bar (bei Art. 11..80); Einstellbarer Betriebsdruck 800 bis 1 mbar abs bzw. 980 bis 1 mbar abs; Durchflussmengen 2 bis 160 m3/h; Umgebungstemperatur -10 bis +80 °C. Produktcodes vielfältig. Dokumentreferenz: 3.26, 3.27, 3.28 (PDF).

Diagramme zum Vakuumgrad
Hinweis: Tabellenwerte sind indikativ, abhängig von Atmosphärendruck, Durchfluss der Vakuumquelle und Qualität der Druckluft. Dokumentreferenz: 3.29 (PDF).

Dichtungssätze
Dichtungssätze für Vakuumregler mit mehreren verfügbaren Artikelnummern. Dokumentreferenz: 3.30 (PDF).

Charakteristiken / Spezifikationen technischer Hauptpunkte

• Messprinzip Vakuummeter: Bourdon-Feder.
• Materialien: Gehäuse je nach Modell unterschiedliche Materialien; einige Ausführungen aus Edelstahl/INOX verfügbar.
• Anzeigetypen: Analoge Zifferblätter (ein- oder doppelte Skala), digitale Displays, zweifarbige Displays.
• Füllung: trocken oder Glyzerinbad (bei spezifischen Manometern).
• Anschlüsse pneumatisch: G 1/8" Außengewinde / Innengewinde, M5 Anschlussvarianten; bei einigen Geräten Doppelanschlüsse.
• Elektrische Anschlüsse: M8-4 Pin Steckverbinder, integrierte PUR-Kabel oder dreiadrige Kabel je nach Gerät; digitale Ausgänge oft PNP, analoge Ausgänge 1–5 V möglich.
• IO-Link: Verfügbar bei bestimmten digitalen Schaltern für bidirektionale Kommunikation und Fernparametrierung.
• Einstellbereiche Vakuumregler: typ. von 800 bis 1 mbar abs; Niedrigvakuumregler bis ca. 980 bis 1 mbar abs; Vakuumschalter allgemein 0 bis -1 bar möglich.
• Durchflussbereiche (je nach Modell): z. B. 2 bis 160 m3/h; größere Regler bis mehrere hundert m3/h (z. B. 370–750 m3/h bei speziellen Modellen).
• Hysterese: bei digitalen Mikro-Schaltern ca. 2 % des eingestellten Wertes; bei elektromechanischen ca. 50–60 mbar; bei anderen Geräten programmierbar 0–100 %.
• Umgebungstemperaturbereiche: typ. -10 °C bis +80 °C; Vakuumregelventile z. T. -20 °C bis +200 °C.
• Typische Anwendungen: Messung/Überwachung von Vakuum, Sicherheitsabschaltung, Zyklusstarts, Sauggreifersteuerung, Energieeinsparung durch Steuerung der Vakuumerzeuger, Lebensmittelbehälterprüfung.
