Wasserservicemodul TUnit

Übersicht

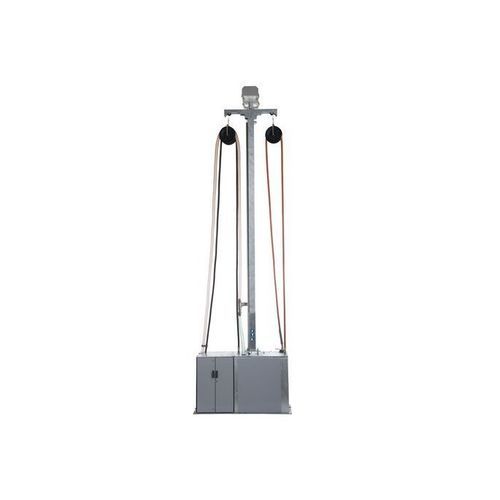

Die TUnit von Vogelsang ist eine Station zur Entnahme von Toilettenabwässern und zur Versorgung mit Trinkwasser in Triebwagendienststellen. Sie ist als eigenständige Station mit integrierter Drehkolbenpumpe (SP) oder als Satelliten-Servicemodul an ein zentrales Vakuumpumpsystem angeschlossen (MP) verfügbar. Das Standardmodell bietet einen typischen Schlaucharbeitsradius von 7,5 m und enthält alle erforderlichen Komponenten für Versorgung und Entsorgung. Die TUnit ist kompakt, leicht zu handhaben, mit einem Mast und integrierter automatischer Schlauchaufwicklung ausgestattet und für den Außenbereich geeignet.

Hauptvorteile

• Wasserlieferung und Toilettenabwassersorgung in einer Station kombiniert
• Als Satellitenmodul für zentrale Systeme (Mehrpunkt-Service) oder als eigenständige Einheit verfügbar
• Kompakte Bauweise für beengte Platzverhältnisse in Depots
• Sichere und bequeme Handhabung durch automatische Schlauchaufwicklung

Modelle
Die TUnit ist in Konfigurationen für verschiedene Anwendungen erhältlich:

• TUnit MP (Mehrpunkt-Satellitenmodul, angebunden an eine zentrale Vakuumpumpstation) — Varianten: TUnit MPU Eco (manuell), TUnit MPU Plus (elektrische/halbautomatische Steuerung), TUnit MP Pro (Überwachungs-/Prozessautomatisierungsoptionen)
• TUnit SP (eigenständige Lösung) — enthält eine integrierte VX-Serien Drehkolbenpumpe zur Vakuumabsaugung und zum Pumpen von Abwasser; Wasserversorgung im selben Modul integriert

Merkmale

• Automatische Schlauchentwässerung zum Entfernen von Restwasser nach der Nutzung (verhindert Frostschäden)
• Einfache Wartung durch QuickService-Konzept bei VX-Serien Pumpen zur Minimierung von Ausfallzeiten
• Schutzschrank zur Aufnahme von Armaturen und Anschlüssen für Witterungsschutz
• Verschiedene Kupplungen für Trinkwasser und Abwasser; Trinkwasserkupplung entspricht den Anforderungen des Eisenbahn-Bundesamtes (EBA)
• Montagerahmen für sichere Einbettung in Beton; optionale Adapterrahmen zur Höhenanpassung

Optionen

• Automatisierung: Voreinstellung von Füllvolumina, automatische Abschaltung bei Vakuumabsaugstationen, Fernwartungszugang, automatisierte Erfassung von Betriebsdaten
• Autorisierungssysteme für Mehrbenutzer-Zugangskontrolle und zentrale Betriebsdatenerfassung
• Optionale elektrische Heizungen zum Frostschutz im Außenbetrieb
• Betriebsdatenerfassungssysteme (Füll- und Spülzyklen etc.)
• Durchflussüberwachung und Regelungselemente zur Prozessaufzeichnung oder Automatisierung von Befüllung/Entsorgung
• EasyConnect Plus: tropffreie Saugkupplung für hygienische Entsorgung; kompakte, leichte integrierte Schlauchgelenk-Lösung; keine zusätzlichen Komponenten am Wagen erforderlich
• Optionale Funkfernbedienung für Ventilbetrieb und automatische Schlauchaufwicklung
• Füllstandüberwachung der Trinkwassertanks mittels drahtloser Module (ICE) mit automatischer Abschaltung bei vollem Tank

Eigenschaften / Technische Daten

• Produktname / Modell: TUnit
• Typischer Schlaucharbeitsradius: 7,5 m in alle Richtungen (Standardmodell)
• Verfügbare Konfigurationen: TUnit MP (Satellit, Mehrpunkt) und TUnit SP (eigenständig)
• TUnit SP Pumpe: VX-Serien Drehkolbenpumpe (Vakuumabsaugung & Pumpen)
• Schlauchmanagement: Mast mit integrierter automatischer Schlauchaufwicklung und hängender Schlauchführung
• Automatische Schlauchentwässerung zum Schutz vor Frost
• QuickService-Design für einfache Wartung der Pumpeneinheiten
• Schutzgehäuse/Schrank für Armaturen und Anschlüsse (Witterungsschutz)
• Kupplungen: Trinkwasser- und Abwasserkupplungen verfügbar; Trinkwasserkupplung EBA-konform
• Installation: Montagerahmen für Beton-Einbau; optionale Adapterrahmen zur Höhennivellierung
• Optionen: Automatisierung, Autorisierung, elektrische Beheizung, Datenerfassung, Durchflussüberwachung, EasyConnect Plus-Kupplung, Funkfernbedienung, Füllstandüberwachung (drahtlose ICE-Module)
