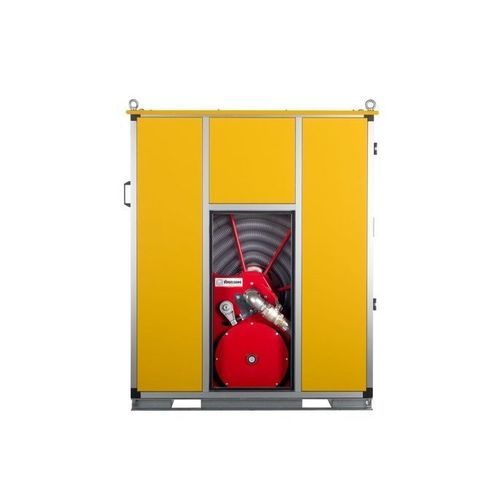

Vakuumschlauchaufroller ReelUnit

motorisierteinziehbarfür Wasser

Übersicht Schlauchaufroller-Systeme für die Wasserversorgung und die Vakuabwasserentsorgung im Bahnbetrieb. Das ReelUnit ist eine Alternative, wenn konventionelle Versorgungs- und Entsorgungsmodule aufgrund spezieller baulicher Gegebenheiten nicht eingesetzt werden können. ReelUnits sind professionelle Schlauchaufroller zur Entleerung von Toiletten-Retentionsbehältern durch Saugen (ReelUnit WD) und zur Versorgung von Personenzügen mit Wasser (ReelUnit WS). Je nach Anforderung sind kompakte mehrreihige oder besonders schmale einreihige Schlauchaufroller verfügbar.

Hauptvorteile

• Äußerst kompakte Bauweise
• Geeignet für Auf- oder Unterflurmontage
• Modelle für Innen- und Außenbereich
• Federaufwicklung und motorisierte Aufwicklung zum Aufrollen der Schläuche
• Kompakte mehrreihige und schmale einreihige Varianten für unterschiedliche Gleisseiteneinschränkungen

Anwendungen

• Vakuum-Abwasserentsorgung (Entleerung von Toiletten-Retentionsbehältern) — ReelUnit WD
• Wasserversorgung für Personenzüge — ReelUnit WS
• Einsatz in engen Gängen zwischen Gleisen, wo eine Bodeneinbau-Lösung ein Eingreifen in das Lichtraumprofil vermeidet

Modelle

• ReelUnit U: Unterflur-Schlauchaufrollerlösung für die Installation in engen Gängen zwischen Gleisen; wartungsrelevante Komponenten können aus dem Gehäuse gehoben werden, um einen einfachen Zugang auf Gehwegniveau zu ermöglichen.

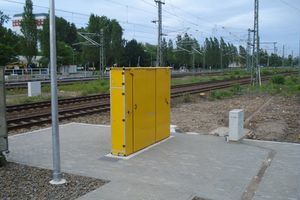

• ReelUnit S: Stationäre Aufroller über Boden für Entsorgung (WD) oder Wasserbefüllung (WS); verfügbar mit Federaufrollern oder motorgetriebenen Aufrollern; Außenversionen können mit isoliertem Gehäuse und Heizungen gegen Frost ausgestattet werden.

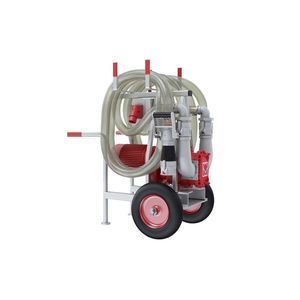

• ReelUnit M: Mobile Aufroller-Lösung auf Wagen für flexible Bereitstellung der Schläuche an verschiedenen Arbeitsplätzen.

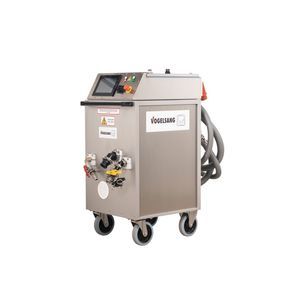

• ReelUnit SP: Stand-alone-Lösung mit integrierter Vakuumpumpeneinheit zum unabhängigen Entleeren von Toilettenbehältern ohne zentrales Vakuumsystem.

Funktionen und Optionen

• Automatisierung: Voreinstellung des Füllvolumens, automatische Abschaltung an Vakuum-Entnahmepunkten, Fernwartungszugang, automatisierte Betriebsdatenerfassung
• Datenaufzeichnung: optionale Erfassung und Analyse von Betriebsparametern wie Füll- und Spülzyklen
• Durchflussüberwachung und Steuerelemente zur Prozessaufzeichnung und Automatisierung
• EasyConnect Plus: tropffreie Saugkupplung mit patentiertem Ventildesign für hygienische Entsorgung; kompakte, leichte Ausführung mit integriertem Schlauch-Drehgelenk für ergonomische Handhabung
• Fernsteuerung: optionale Funkfernbedienung für Ventilbetätigung und automatische Schlauchaufwicklung
• Füllstandüberwachung für Trinkwassertanks: automatische Abschaltung über ICE-Funkmodule, die den Füllstand drahtlos an die Befüllstation übermitteln
• Schlauchaufwicklungssystem: automatische Aufwicklung für sanfte und ergonomische Schlauchhandhabung; als Feder- oder motorisierte Ausführung verfügbar
• Aussenbereitschaft: isolierte Gehäuse und Heizungen zum Schutz vor Frost

Technische Daten

• Marke: Vogelsang
• Handelsbezeichnung (Modell): ReelUnit
• Funktionen: Abwasserabsaugung (WD) und Wasserversorgung (WS)
• Montage: Unterflur (U), Auf-/Bodenmontage / stationär (S), Mobil (M), Stand-alone mit integrierter Vakuumpumpe (SP)
• Schlauchaufwicklung: Federaufwicklung, motorisierte Aufwicklung, automatisches Aufwicklungssystem verfügbar
• Optionen: Automatisierung, Datenerfassung, Durchflussüberwachung, EasyConnect Plus Kupplung, Fernbedienung (Funk), Füllstandanzeige über ICE-Module
• Service / Wartung: Unterflur-Einheiten (U) ermöglichen das Herausheben von Komponenten auf Gehwegniveau für Wartungsarbeiten
• Umgebung: Modelle für Innen- und Außenaufstellung; Außen-Einheiten beheizbar/isolierbar
• Typischer Einsatzfall: Bahndienst-Ausrüstung für Abwasserentsorgung und Wasserversorgung, wenn konventionelle Module nicht installierbar sind
