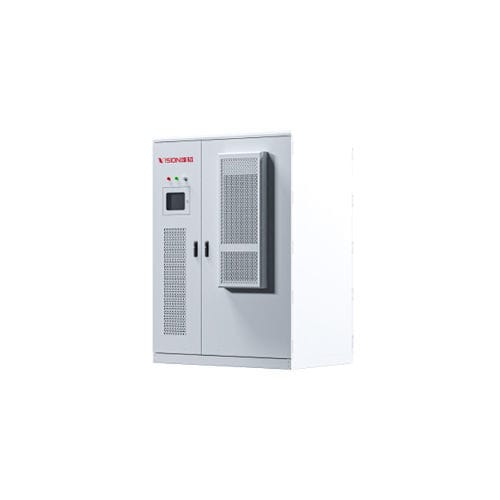

AFG-Energiespeichersystem CBES

ContainerOff-Gridluftgekühlt

Übersicht
Der luftgekühlte, integrierte PV‑Speicher Hybrid‑Off‑Grid‑Schrank verwendet eine DC‑gekoppelte PV‑Speicher‑Architektur und unterstützt mehrkanalige Photovoltaik‑Eingänge sowie verschiedene PV‑Speicher‑Betriebsstrategien. Das modulare Integrationsdesign ermöglicht den parallelen Betrieb mehrerer Schränke und eine dynamische Kapazitätserweiterung. Der nahtlose Wechsel zwischen Netzbetrieb und Inselbetrieb ermöglicht die Anpassung an Szenarien wie Lastspitzen‑Glättung, dynamische Kapazitätserweiterung, Demand‑Side‑Response, Notstromversorgung und Microgrids.

Anwendungsszenarien

• Lastspitzen‑Glättung und Auffüllen von Tälern
• Dynamische Kapazitätserweiterung
• Demand‑Side‑Response
• Notstromversorgung
• Microgrid

Kurzdaten zur Batterie

• Batterietyp: Lithium‑Eisen‑Phosphat (LFP)
• Zellenspezifikation: 3,2 V / 280 Ah
• Betriebstemperaturbereich: -30℃ bis +55℃
• Kühlungsart: Luftkühlung
• Normen: GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000

Hauptmerkmale

• Sicherheitsgarantie und Systemintegration

  • Mehrstufiges, verknüpftes Brandschutzsystem für wirksame Löschung und Verhinderung von Wiederentzündungen.
  • Unterstützt die Verknüpfung mit BMS, EMS und Brandschutzsystemen zur geschlossenen Sicherheitsverwaltung über das gesamte System.
• Energiemanagement und Betriebsarten

  • Integriertes Netz‑ und Inselbetrieb‑Design, geeignet für unterschiedliche Einspeiseanforderungen.
  • Nahtloses Umschalten zwischen Netz‑ und Inselbetrieb mit Schaltzeit ≤ 20 ms, um unterbrechungsfreie Versorgung kritischer Lasten zu gewährleisten.
  • Intelligentes Umschalten der Betriebsarten zur Unterstützung verschiedener Photovoltaik‑Speicher‑Szenarien je nach Bedarf.
  • DC‑gekoppelte Architektur mit Unterstützung für mehrere PV‑Eingänge zur Erhöhung der Energieausnutzungs­effizienz.
• Modulares Design und einfache Installation

  • Modulare, integrierte Bauweise ermöglicht flexible Parallelschaltung für skalierbare Leistungs­kapazitäten.
  • Unterstützt modulare Online‑Wartung und einfachen Austausch zur Verbesserung der Betriebverfügbarkeit.
  • Plug‑and‑play‑Konzept erfordert minimale Installation und ermöglicht schnellen Einsatz bei geringeren Baukosten.
• Intelligenter Betrieb und Lebenszyklus‑Management

  • Unterstützt OTA‑Updates, App‑gestützte Wartung und Cloud‑Edge‑Zusammenarbeit.
  • Bietet Lebenszyklus‑Fehlerdiagnose, Zustandsbewertung und Frühwarnungen für einen langfristig stabilen Betrieb.

Branchenanwendungen

• Energiespeicherlösungen
• Notstromsysteme
• Microgrids und dezentrale Erzeugung

Spezifikationen (Zusammenfassung)
Modell: CBES‑50kW/229kWh | CBES‑105kW/229kWh | CBES‑50kW/215kWh | CBES‑105kW/215kWh
Zellentyp: LFP 3.2V/280Ah | LFP 3.2V/280Ah | LFP 3.2V/280Ah | LFP 3.2V/280Ah
Nennenergie: 229 kWh | 229 kWh | 215 kWh | 215 kWh
Abmessungen (B×T×H): 1700×1260×2300 mm | 1700×1260×2300 mm | 1700×1260×2300 mm | 1700×1260×2300 mm
Gewicht: 2,6 t | 2,6 t | 2,5 t | 2,5 t
Betriebstemperatur: -30℃ ~ +55℃ | -30℃ ~ +55℃ | -30℃ ~ +55℃ | -30℃ ~ +55℃
Relative Luftfeuchte: 0 ~ 95% | 0 ~ 95% | 0 ~ 95% | 0 ~ 95%
Kühlungsart: Luftkühlung | Luftkühlung | Luftkühlung | Luftkühlung
Brandunterdrückung: Aerosol‑Löschsystem | Aerosol‑Löschsystem | Aerosol‑Löschsystem | Aerosol‑Löschsystem
Kommunikationsschnittstelle: Ethernet | Ethernet | Ethernet | Ethernet
Kommunikationsprotokoll: Modbus TCP/IP | Modbus TCP/IP | Modbus TCP/IP | Modbus TCP/IP
Normen: GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000

Technische Spezifikationen

• Serienname: CBES
• Batteriechemie: Lithium‑Eisen‑Phosphat (LFP), Zellenspezifikation 3.2V/280Ah
• Verfügbare Nennkonfigurationen: 229 kWh und 215 kWh Varianten (Modelle oben aufgeführt)
• Schrankabmessungen (pro Einheit): 1700 × 1260 × 2300 mm
• Einheitsgewicht: ca. 2,5–2,6 t je nach Modell
• Betriebstemperatur: -30℃ bis +55℃
• Relative Luftfeuchte Toleranz: 0–95%
• Kühlung: Luftgekühltes Design
• Brandunterdrückung: Aerosol‑Löschsystem
• Kommunikation: Ethernet‑Schnittstelle, Modbus TCP/IP
• Wesentliche Normen: GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000
