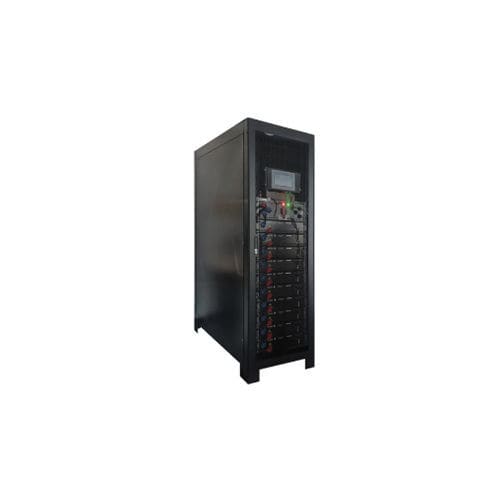

Dreiphasige USV REVO

Lithium-IonenAFGmodular

Übersicht
Das dreiphasige USV-Lithium-Ionen-Batteriesystem REVO verwendet Lithium-Eisenphosphat-Zellen (LFP) und eine vierstufige Schutzarchitektur. Es bietet eine schrankbasierte Brandreaktion innerhalb von Sekunden, vollständiges Zellmanagement und eine Auslegungsdauer von bis zu 15 Jahren bei 62.500 Zyklen @1C. Optional ist eine intelligente Cloud-Management-Plattform zur Verbesserung der O&M-Sichtbarkeit und -Effizienz verfügbar.

Anwendungsszenarien

• Rechenzentren
• Finanzinstitutionen
• Bahnverkehr
• Stromversorgungsausfall-Backup in abgelegenen oder netzfernen Standorten

Kurzinformationen zur Batterie

• Batteriechemie: Lithium-Eisenphosphat (LFP)
• Entladeeffizienz: 65%
• Auslegungsdauer: 15 Jahre

Hauptmerkmale

• Modulares Design
  Vorfertigte Komplettlieferung für vereinfachten Transport und schnelle Vor-Ort-Installation
• Reihenschaltung mehrerer Module
  Unterstützt flexible Spannungs-Konfigurationen für unterschiedliche Systemanforderungen
• Parallelschaltung mehrerer Module
  Ermöglicht skalierbare Leistungserweiterung entsprechend der Last
• Kompatibilität mit UPS-Architekturen
  Unterstützt Zwei- und Drei-Leiter-Verbindungen sowie gängige USV-Topologien
• Kontrollierbares Umlaufstrom-Management
  Ermöglicht den gemischten Betrieb neuer und älterer Module zur Senkung von Wartungs- und Ersatzkosten

Branchenanwendungen

• UPS- & AIDC-Batterielösungen
• Telekom-Batterielösungen
• Antriebslösungen
• Energiespeicherlösungen

Spezifikation
Modul:
Model | Capacity | Cell Model | Series/parallel configuration | Dimension (mm) L W H | Rated Energy (kwh)
TPH10 | 51.2V50AH | 50Ah | 1P16S | 442*600*127 | 2.05
TP10 | 51.2V50AH | 50Ah | 1P16S | 442*690*106 | 2.56
TP20 | 51.2V100AH | 50Ah | 2P16S | 442*800*150 | 5.12
TPL5 | 51.2V100AH | 100Ah | 1P16S | 442*690*108 | 5.12
TPL10 | 51.2V200AH | 100Ah | 2P16S | 442*800*149 | 10.24

Rack:
Model | Capacity | Module Model | Number of modules | Dimension (mm) L*W*H | Rated Energy (kwh)
TPH160 | 409.6V 50AH | TPH10 | 8 | 600*1000*2000 | 16.38
TPH200 | 512V 50AH | TPH10 | 10 | 600*1000*2000 | 20.48
TPH240 | 614.4V 50AH | TPH10 | 12 | 600*1000*2000 | 24.50
TP80 | 409.6V 50AH | TP10 | 8 | 600*1000*2000 | 20.48
TP100 | 512V 50AH | TP10 | 10 | 600*1000*2000 | 25.60
TP120 | 614.4V 50AH | TP10 | 12 | 600*1000*2000 | 30.72
TP140 | 716.8V 50AH | TP10 | 14 | 600*1000*2300 | 35.84
TP160 | 409.6V 100AH | TP20 | 8 | 600*1000*2000 | 40.96
TP200 | 512V 100AH | TP20 | 10 | 600*1000*2000 | 51.20
TP220 | 563.2V 100AH | TP20 | 11 | 600*1000*2300 | 56.32
TP240 | 614.4V 100AH | TP20 | 12 | 600*1000*2300 | 61.44
TPL40A | 409.6V 100AH | TPL5 | 8 | 600*1000*2000 | 40.96
TPL50A | 512V 100AH | TPL5 | 10 | 600*1000*2000 | 51.20
TPL60A | 614.4V 200AH | TPL5 | 12 | 600*1000*2000 | 61.44
TPL80 | 409.6V 200AH | TPL20 | 8 | 600*1000*2000 | 81.92
TPL100 | 512V 200AH | TPL20 | 10 | 600*1000*2000 | 102.4
TPL120 | 614.4V 200AH | TPL20 | 12 | 600*1000*2300 | 122.8

FAQs (ausgewählte technische Punkte)

• Was verursacht Ausfälle bei der Selbstprüfung Kommunikation/Spannung/Temperatur?
  Mögliche Ursachen: Verkabelungsfehler; fehlerhafte DIP-Schalter-Einstellung; schlechte Netzwerkverbindung.
  Vorgeschlagene Prüfungen: Netzwerkkabel zwischen CBMS und GBMS prüfen; DIP-Einstellungen und CAN/485 Abschlusswiderstände verifizieren; Verbindungen auf schlechten Kontakt oder Lockerheit prüfen.
• Warum kann die Batterie nicht geladen werden?
  Mögliche Ursachen: Ausfall des Ladegeräts oder der USV-Hauptplatine; Batterie hat durch Tiefentladung Schutz aktiviert (Spannung unter Abschaltwert); BMS-Fehler.
  Vorgeschlagene Prüfungen: prüfen, ob Ausgang des Ladegeräts den Batteriespezifikationen entspricht; versuchen, die Batterie mit professionellem Gerät zu aktivieren; BMS auf Fehler prüfen.

Technische Daten

• Batteriechemie: Lithium-Eisenphosphat (LFP)
• Entladeeffizienz: 65%
• Auslegungsdauer: 15 Jahre
• Zyklenfestigkeit: 62.500 Zyklen @1C
• Sicherheit: vierstufige Schutzarchitektur; schrankbasierte Brandreaktion in Sekunden; integrierte Einzelzellenüberwachung für 24/7 Echtzeit-Online-Überwachung
• Modularität: Standard 19-Zoll-Schrankmodule; vorgefertigte Lieferung; vollständige Frontverkabelung für einfache Wartung
• Spannungskonfiguration: unterstützt 51.2V (5 ≤ n ≤ 14 in Reihe)
• Skalierbarkeit: unterstützt Serien- und Parallelverbindungen mehrerer Module
• Kompatibilität: unterstützt Zwei- und Drei-Leiter-USV-Verbindungen
• Rack-Funktionen: visuelle Anzeige für Echtzeitstatus; FCL vorkonfiguriert zur Minimierung der Installation vor Ort
