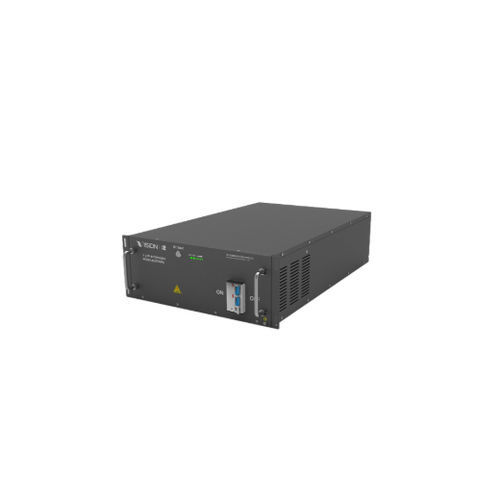

AFG-Batteriesystem REVO

modularfür USVOff-Grid

Übersicht
Die REVO‑Serie ist eine von Vision Group eigenständig entwickelte Lithium‑Batterieproduktlinie für verschiedene USV‑Anwendungen. Die einphasige REVO SP Serie verfügt über ein integriertes All‑in‑One‑Design, kompakte Abmessungen, einfache Wartung und flexible Konfigurationsmöglichkeiten.

Anwendungsbereiche

• Rechenzentren
• Finanzinstitute
• Schienenverkehr
• Stromversorgung als Backup für netzferne Bereiche

Kurzinfos zur Batterie

• Zellchemie: Lithium‑Eisenphosphat (LFP)
• Entladeeffizienz: >90%
• Auslegungslebensdauer: 15 Jahre

Hauptmerkmale

• Modulares Design: unterstützt sowohl interne als auch externe Batteriemodul‑Installationen für einfache Integration und optimierte Raumnutzung
• Mehrstufige Management‑Architektur: kompatibel mit sekundären und tertiären BMS; unterstützt Parallelbetrieb von Batteriepaketen und flexible spätere Erweiterung
• Multi‑Protokoll Kommunikationskompatibilität: unterstützt CANBUS und MODBUS für Integration mit USV‑Hosts und Überwachungssystemen
• Hochpräzise Überwachung: Spannungsregelgenauigkeit ±3mV und Temperatursteuerungsgenauigkeit ±1°C zur Sicherstellung der Zellkonsistenz und stabilen Betriebs

Spezifikation
Modell | Kapazität | Zelltyp | Reihen‑Parallel‑Verbindung | Abmessungen (mm) Länge*Breite*Höhe | Nennenergie (kWh)
SP12-9 | 12.8V9AH | 12.8V9AH | 4S1P | 152*65*98 | 0.115
SP12-100 | 12.8V100AH | 3.2V100AH | 4S1P | 330*171*220 | 1.28
SP12-200 | 12.8V200AH | 3.2V100AH | 4S2P | 522*238*223 | 2.56
SP36-50 | 38.4V50AH | 3.2V50AH | 12S1P | 442*350*189 | 1.92
SP36-100 | 38.4V100AH | 3.2V100AH | 12S1P | 442*420*177 | 3.84
SP36-200 | 38.4V200AH | 3.2V100AH | 12S2P | 440*610*174 | 7.68
SP48-50 | 48V50AH | 3.2V50AH | 15S1P | 442*470*149 | 2.4
SP48-100 | 48V100AH | 3.2V100AH | 15S1P | 442*470*149 | 4.8
SP51.2-50 | 51.2V50AH | 3.2V50AH | 16S1P | 442*500*177 | 2.56
SP51.2-100 | 51.2V100AH | 3.2V100AH | 16S1P | 442*500*177 | 5.12
SP51.2-200 | 51.2V200AH | 3.2V100AH | 16S2P | 442*900*149 | 10.24
SP72-50 | 72V50Ah | 3.2V50AH | 23S1P | 440*650*174 | 3.68
SP72-100 | 72V100Ah | 3.2V100AH | 23S1P | 440*650*174 | 7.36
SP192-9 | 192V9Ah | 12.8V9AH | 15S1P | 442*800*149 | 1.72
SP192-28 | 192V28Ah | 3.2V6AH | 60S5P | 440*700*174 | 5.37

Technische Daten

• Manufacturer/Brand: Vision Group
• Produktlinie: REVO Single-Phase SP Series
• Chemie: Lithium‑Eisenphosphat (LFP)
• Lebensdauer (Design): 15 Jahre
• Entladeeffizienz: >90%
• Spannungsregelgenauigkeit: ±3mV
• Temperaturmanagementgenauigkeit: ±1°C
• Kommunikationsprotokolle: CANBUS, MODBUS
• Modular, unterstützt interne und externe Batteriemodule sowie Parallelbetrieb
• Anwendungen: Rechenzentren, Finanzinstitute, Schienenverkehr, Off‑Grid Backup
