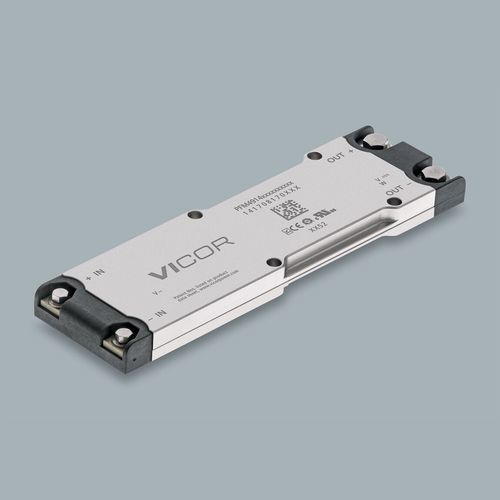

Kompakter Stromgleichrichter PFM™

Übersicht
Der PFM4914VB6M48D0CA0 gehört zur PFM™-Familie isolierter AC-DC-Wandler mit integrierter aktiver Leistungsfaktorkorrektur (PFC). Er verwendet ein flaches 4914 VIA-Gehäuse für Chassis- oder PCB-Montage und liefert 400 W über den gesamten Eingangsbereich (85–264 VAC). Typische PFC-Leistung >0.95 abhängig von Filter und Last. Es sind nur wenige externe Bauteile erforderlich, um schnelle Wall-plug-to-POL-Lösungen in Kombination mit Vicor POL buck und buck-boost Reglern zu realisieren.

Wesentliche Spezifikationen

• Eingangsspannungsbereich: 85 V – 264 V AC
• Ausgangsspannung: 48 V
• Ausgangsleistung: 400 W (voller Eingangsbereich)
• Gehäuse: 4914 VIA; Abmessungen 124.77 x 35.54 x 9.3 mm
• Montageoptionen: Chassis-Montage oder PCB-Montage (long pin / short pin / lug)
• Aktive PFC: typ. >0.95 (filterabhängig)
• Ruggedized Autoranger und doppelseitiges Thermalgehäuse
• Benötigt wenige externe Bauteile (Gleichrichter, Sicherung, MOV, Hold-up-Kondensatoren)
• Produktgrade: C (–20 bis 100°C) oder T (–40 bis 100°C)
• Steuerschnittstelle: Always On (optional)

Produktmerkmale

• Niedriges Profil im 4914 VIA-Gehäuse
• Integrierte Filterung sowie Schutz gegen Transienten und Einschaltströme
• Robuster Autoranger für Betrieb über weiten Eingangsbereich
• Doppelseitiges Thermalgehäuse für verbesserte Wärmeableitung
• Ausgelegt für einfache Wall-plug-to-POL-Topologien mit Vicor POL-Reglern
• Verfügbar in Chassis- oder PCB-Montagevarianten

Preise (MSRP)
Quantity | MSRP (USD)
1+ | $1,021.98
10+ | $811.96
25+ | $740.94
100+ | $694.95

Referenzmaterialien

• Datenblatt
• Application note AN:039 – Thermal Management for VIA™ and ChiP™ Modules
• Sicherheitszulassungen / Zertifikate (cURus, TUV/UL, CE, CB)
• Mechanische Zeichnungen und 2D/3D-Modelle (IGS, STEP)

Mechanik & Gehäuse
4914 VIA-Gehäuse; Abmessungen 4.91 x 1.4 x 0.37 in / 124.77 x 35.54 x 9.3 mm. Mechanische Zeichnungen und CAD-Modelle für die Designintegration verfügbar.

Sicherheit & Zertifizierungen

• cURus
• TÜV / UL / CSA
• CE-Kennzeichnung und zutreffende Richtlinien
• CB-Zertifikat

Lieferung & Lieferzeit
Auf der Seite angegebene Lieferzeit: 40 weeks. Mindestbestellmenge: 1. Distributorbestände und Lieferzeiten bitte auf der Produktseite prüfen.

Technische Spezifikationen

• Part number: PFM4914VB6M48D0CA0
• Produktfamilie: PFM™
• Modellbezeichnung: PFM4914
• Eingang: 85–264 VAC
• Ausgang: 48 V
• Nennleistung: 400 W
• Gehäuse: 4914 VIA
• Abmessungen: 124.77 x 35.54 x 9.3 mm (4.91 x 1.4 x 0.37 in)
• Montagestile: Board Mount Long Pin, Board Mount Short Pin, Chassis Mount (Lug)
• Betriebsgrade: C (–20 bis 100°C) oder T (–40 bis 100°C)
• Typische Merkmale: Aktive PFC (>0.95 typ.), integrierte Filterung, Transienten-/Inrush-Schutz, Autoranger, doppelseitiges Thermalgehäuse
• Mindestbestellmenge: 1
• Beispielhafte Lieferzeit: 40 weeks
