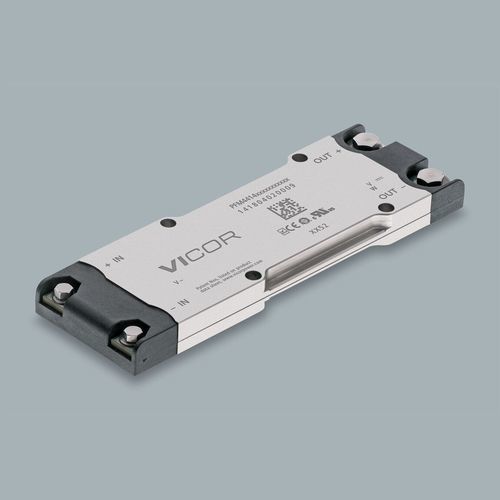

Industrie-Stromgleichrichter PFM4414VB6M24D0CA0

für Telekom-Anwendungen

Produktübersicht
Der PFM4414VB6M24D0CA0 gehört zur PFM™-Familie isolierter AC-DC-Wandler mit PFC. 4414 VIA-Gehäuse, kompakte, flache Bauform mit Chassis- oder Leiterplattenmontage. Liefert 24 V bei bis zu 400 W über einen weiten AC-Eingangsbereich.

Hauptspezifikationen

• Eingangsspannungen: 85 V – 264 V AC
• Ausgangsspannung: 24 V
• Ausgangsleistung: 400 W
• Gehäuse: 4414 VIA
• Gehäuseabmessungen: 4,35 x 1,4 x 0,37 in / 110,55 x 35,54 x 9,3 mm
• Teilenummer: PFM4414VB6M24D0CA0
• Lieferzeit: 40 Wochen
• Mindestbestellmenge: 1

Produktmerkmale

• Kleine Abmessungen, flaches Profil
• Robuster Autoranger-Eingang
• Beidseitiges Wärmegehäuse zur verbesserten Wärmeableitung
• Benötigt nur wenige externe Komponenten (Gleichrichter, Sicherung, MOV, Halte-Kondensatoren)
• Integrierte Filterung, Überlast- und Einschaltstromschutz
• Aktive Leistungsfaktorkorrektur (PFC) typ. > 0,95 unter den meisten Netz-/Lastbedingungen (filterabhängig)
• 400 W über den gesamten Eingangsbereich verfügbar
• Gehäusevarianten: Chassis-Montage oder Leiterplattenmontage
• Geeignet für einfache wall-plug-to-POL-Designs mit Vicor POL Buck- und Buck-Boost-Reglern

Optionen / konfigurierbare Elemente

• Montageart: Leiterplattenmontage (kurzer Pin / langer Pin) oder Chassis-Montage (Chassis ausgewählt)
• Produktklasse: C (–20 bis 100 °C) oder T (–40 bis 100 °C)
• Steuerschnittstelle: Always On

Preisgestaltung (UVP)
Menge — UVP
1+ — $1,023.04
10+ — $812.81
25+ — $741.70
100+ — $695.67

Distributor-Bestand (wie gelistet)
Aktualisiert 31. Dez. 2025 11:30 EST
Arrow: 0
Avnet: 0
Digi-Key: 0
Mouser: 0

Referenzmaterialien (verfügbar)

• Datentabelle (Data Sheet)
• Anwendungsnotiz AN:039 — Thermisches Management für VIA™ und ChiP™ Module
• Sicherheitszulassungen: cURus (UL 60950-1, CSA 60950-1), EN/UL/CSA 62368-1, CE-Kennzeichnung (LVD & RoHS), CB-Zertifikat (IEC 62368-1)
• Mechanische Zeichnungen und CAD-Modelle (2D/3D)

Technische Daten

• Teilenummer: PFM4414VB6M24D0CA0
• Produktfamilie / Serie: PFM™
• Eingangsspannungsbereich: 85 V – 264 V AC
• Ausgangsspannung: 24 V
• Maximale Ausgangsleistung: 400 W
• Gehäuse: 4414 VIA
• Typische Gehäuseabmessungen: 4,35 x 1,4 x 0,37 in / 110,55 x 35,54 x 9,3 mm
• Montageoptionen: Chassis-Montage (LUG) oder PCB-Montage (kurzer Pin / langer Pin)
• Thermisch: beidseitiges Wärmegehäuse
• PFC: aktive PFC, typ. > 0,95 (filterabhängig)
• Benötigte externe Komponenten: Gleichrichter, Sicherung, MOV, Halte-Kondensatoren
• Lieferzeit: 40 Wochen
• Mindestbestellmenge: 1
• UVP (1+): 1,023.04 USD
• Produktklassen: C (–20 bis 100 °C); T (–40 bis 100 °C)
• Steuerschnittstelle: Always On
• Sicherheitszulassungen: cURus, EN/UL/CSA 62368-1, CE-Kennzeichnung (LVD & RoHS), CB-Zertifikat (IEC 62368-1)
