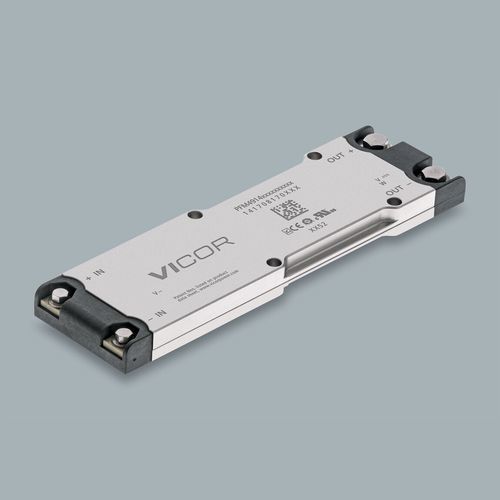

Industrie-Stromgleichrichter PFM™

für Telekom-Anwendungen

Übersicht PFM4914VB6M24D0CA0 ist ein PFM™ isolierter AC/DC-Wandler mit aktiver Leistungsfaktorkorrektur (PFC) und einer Ausgangsleistung von 400 W in einem 4914 VIA-Gehäuse. Das kleine, flache Design ist im Chassis- oder PCB-Montagegehäuse erhältlich und wurde als Wall-Plug-to-POL-Lösung entwickelt, die nur wenige externe Komponenten (Gleichrichter, Sicherung, MOV, Überbrückungskondensatoren) erfordert. Wichtige Produkteigenschaften

• Kleine Größe, niedriges Profil
• Robuste Autoranger
• Doppelseitiges thermisches Gehäuse
• Einfache Lösung, die nur wenige externe Komponenten benötigt (Gleichrichter, Sicherung, MOV, Überbrückungskondensatoren)
• Integrierte Filterung, Transientenschutz, Einschaltstromschutz
• Aktive Leistungsfaktor-Korrektur (PFC) von über 0.95 bei den meisten Netz-/Lastbedingungen (filterabhängig)
• 400 W über den gesamten Eingangsspannungsbereich verfügbar
• Gehäusemontage oder Leiterplattenmontage möglich
• Kleines und einfaches Wall-Plug-to-POL-Design mit den POL-Buck- und Buck-Boost-Reglerprodukten von Vicor

Gehäuse und Mechanik 4914 VIA-Gehäuse; typische äußere Gehäuseabmessungen: 4.91 x 1,4 x 0,37 in / 124,77 x 35,54 x 9,3 mm. Bestell- und Produktionsinformationen Teilenummer: PFM4914VB6M24D0CA0 Vorlaufzeit: 40 Wochen Mindestbestellmenge: 1 Lagerbestand der Distributoren (wie aufgelistet): Arrow: 0, Avnet: 0, Digi-Key: 0, Mouser: 0 Preisgestaltung (MSRP) Menge 1+ : $1,059.00 Menge 10+ : $841.38 Menge 25+ : $767.77 Menge 100+ : $720.12 Referenzmaterial und Dokumentation verfügbar Datenblatt und Anwendungshinweise für das Produkt verfügbar (Datenblatt und Anwendungshinweise auf der Produktseite referenziert). Caractéristiques / Technische Daten

• Produktfamilie / Serie: PFM™
• Nom commercial (Modell/Serie): PFM™
• Artikelnummer: PFM4914VB6M24D0CA0
• Eingangsspannungen: 85 V - 264 V
• Ausgangsspannung: 24 V
• Ausgangsleistung: 400 W
• Verpackung: 4914 VIA-Gehäuse
• Gehäuseabmessungen: 4.91 x 1.4 x 0.37 in / 124.77 x 35.54 x 9.3 mm
• Montagearten: Gehäuse- oder Platinenmontage (Lug/Pin-Optionen)
• Thermisch: Doppelseitiges thermisches Gehäuse
• Leistungsfaktorkorrektur: Aktive PFC (>0,95 typisch unter den meisten Bedingungen, filterabhängig)
• Typische erforderliche externe Komponenten: Gleichrichter, Sicherung, MOV, Überbrückungskondensatoren
• Laufzeit (wie gezeigt): 40 Wochen
• Mindestbestellmenge: 1
