Industrie-Entlader

Schüttgutfür Schiffefür Behälter

Übersicht
Mit seiner langjährigen Erfahrung im Import und Export von Terminals weltweit bietet VIGAN schlüsselfertige Lösungen für Getreide- und Düngemittelterminals an, einschließlich Planung, Fertigung und Inbetriebnahme kompletter Anlagen.

Leistungsumfang schlüsselfertig

• Pneumatische und mechanische Schiffsentlader und -lader
• Kräne
• Fördersysteme (Band- und Kettenförderer)
• Wäge- und Verlade-/Verpackungsstationen
• Lagersilos und mobile Maschinen
• Überwachung der Planung und Bauarbeiten

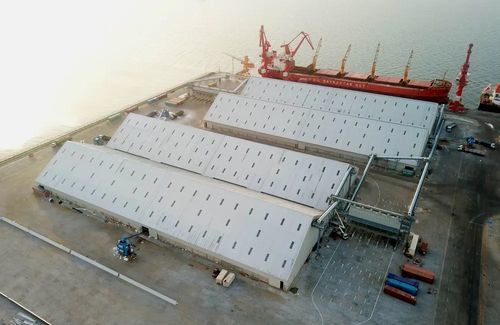

Fallstudie — Hafen von Dschibuti
Die Konstruktion und Fertigung der neuen multifunktionalen Entladeeinrichtungen und Lagerhallen für Port De Djibouti S.A. (PDSA) wurden an VIGAN vergeben. Der neue Terminal ermöglicht das Entladen, Umschlagen, Lagern und Verpacken von Getreide und Dünger für insgesamt ca. +/- 2.000.000 Tonnen pro Jahr und bedient Schiffe von 30.000 bis 100.000 DWT. Es wurden zwei separate Anlagen für Getreide und Dünger gebaut, um Kreuzkontamination zu vermeiden.

Hergestellte und in Betrieb genommene Ausrüstung für das Entladen von Getreide und Dünger

• 1 pneumatischer Schiffsentlader NIV600 mit einer Entladeleistung von 600 tph / 500 kW, auf Schienen montiert
• Satz von Band- und Kettenfördersystemen
• 1 Trichter auf Rädern mit 3 Verlade-/Ensackungslinien à 60 t/h und LKW-Beladung
• 14 Ensackungslinien à 60 t/h
• 2 Flachlager mit insgesamt 85.000 t (Getreideterminal) und 2 Flachlager mit insgesamt 145.000 t (Düngeterminal)
• 2 Schüttgut-LKW-Beladestationen
• 2 Schüttgut-Aufnahmetrichter

Galerie
Mehrere Bilder des Terminals und der installierten Ausrüstung sind verfügbar und zeigen Anlagen, Förderer, Entlader und Lagerbereiche.

Technische Daten

• Marke: VIGAN (VIGAN Engineering SA)
• Produkt: Schlüsselfertige Terminals für Schüttgutumschlag (Getreide & Dünger)
• Installierte Leistung (Beispiel Dschibuti): ca. +/- 2.000.000 Tonnen/Jahr
• Handhabte Schiffgrößen: von 30.000 bis 100.000 DWT
• Modell Schiffsentlader: NIV600
• Entladeleistung: 600 tph
• Motorleistung: 500 kW
• Montage des Entladers: auf Schienen
• Ensackungslinien: 14 Linien à 60 t/h; Trichter mit 3 Linien à 60 t/h
• Lagerkapazitäten: Getreideterminal 85.000 t (gesamt), Düngeterminal 145.000 t (gesamt)
• Fördersysteme: Band- und Kettenförderer
• Zusätzliche Ausrüstung: Kräne, Wägestationen, mobile Maschinen, LKW-Beladestationen, Einlauftrichter
