Industrie-Entlader

Schüttgutfür Schiffe

Übersicht

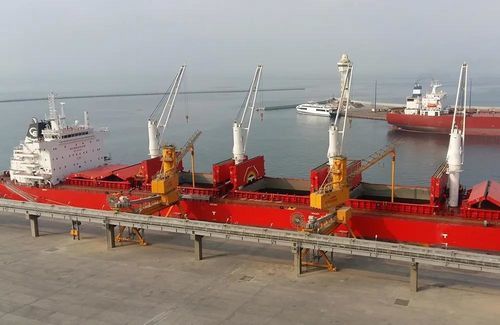

Die NIV‑Serie sind pneumatische Sauglader für den großtechnischen Schiffsumschlag. Die Saugeinheit kombiniert einen Maschinenraum (mechanische Komponenten) mit einem rohrförmigen Gitterausleger, der die Saugrohre trägt, und ist auf einem drehbaren Schwenkring montiert, um die Rohre über der Laderaumöffnung zu positionieren. Das Gut wird zum Zentrum des Schwenkrings geführt; die Anlage verfügt über eine große selbstreinigende Filtereinheit.

Hauptmerkmale

• Anpassbar
  • Vollständig konfigurierbar nach Kundenanforderungen und Standortbedingungen
  • Montageoptionen: fester Portalkran, Portalkran auf Schienen, Portalkran auf Gummirädern, auf Reifen/Rädern
  • Ausführungen mit geringer Staub‑ und Geräuschemission
  • Verschiedene Förderleistungen für unterschiedliche Schiffgrößen
  • Ablaufoptionen: LKW, Förderbänder, Wagen
  • Breites Spektrum an Zubehör und standortspezifischen Anpassungen

• Einfache, robuste Konstruktion
  • Verschleißfeste Legierungen für Schotts und Entladeleitungen
  • Strömungsarmes Design mit reduziertem Druckverlust durch optimierte Bogengeometrie
  • Ausgelegt für mehrere Millionen Tonnen Durchsatz unter Standardbedingungen

• Geringe Staubemission
  • Selbstreinigender Filter mit Druckluft‑Jet‑Pulse‑System (Filterfläche 68–400 m²) ohne bewegliche Teile im Filter
  • Optionen für den Betrieb in urbanen oder sensiblen Umgebungen

• Niedriger Energieverbrauch
  • Direktantrieb‑Turboverdichter mit Frequenzregelung zur Energieoptimierung
  • Echter mehrstufiger Turboverdichter mit aeronautischem Design für verbesserte Leistung
  • VIGAN‑Luftschleuse für dichte Produktentleerung und minimale Verluste
  • Optimierte Entladeleitung zur Begrenzung von Druckverlusten

• Hydraulischer Ausleger
  • Sicheres, zuverlässiges Hydrauliksystem zum Heben/Absenken des Auslegers vom Schiff
  • Ausleger kann einen Kompaktschaufler für Wartungsarbeiten anheben

• Sicherheitsorientiertes Design
  • ATEX‑Studie, Risikoanalyse und CE‑Unterlagen sind im Standard‑Lieferumfang enthalten
  • Sicherheit durch mechanische Konstruktion ohne starke Abhängigkeit von komplexer Elektronik
  • Standortspezifische Auslegung für Wind, Erdbeben und lokale Bedingungen

• Hohe Effizienz
  • Hohe Entladeleistung mit nur geringen Kapazitätseinbußen während der Schiffreinigung

Referenzen / Typische Installationen

• Casablanca, Morocco – NIV 800 tph / 750 kW on rails (2017)
• Rio de Janeiro, Brazil – Two NIV 300 tph / 250 kW on rails (2018)
• Port Sudan, Sudan – NIV 600 tph / 500 kW with gantry on rubber wheels (2015)
• Dunkerque, France – NIV 600 tph / 500 kW on gantry on rails (2017)
• Calaca, Philippines – Two NIV 600 tph / 500 kW on gantry on rails (2017)
• Yanbu, Saudi Arabia – Two NIV 500 tph / 400 kW with gantry on rails (2021)
• Taichung, Taiwan – NIV 500 tph / 400 kW with gantry on rails (2020)
• Chattogram, Bangladesh – NIV 200 tph / 160 kW with gantry on rails (2021)
• Durban Port, South Africa – Two NIV 600 tph / 500 kW with gantry on rails (2022)

Eigenschaften / Technische Daten

• Produktserie: NIV
• Gerätetyp: pneumatischer Schiffsentlader (Saugsystem)
• Hauptkomponenten: Maschinenraum, rohrförmiger Gitterausleger, Saugrohre, drehbarer Schwenkring, große selbstreinigende Filtereinheit
• Filterfläche: 68–400 m² (Jet‑Pulse‑System, ohne bewegliche Teile)
• Typische Kapazitäten: 200–800 tph je nach Konfiguration
• Typische Motorleistungen: 160–750 kW je nach Kapazität
• Installationsvarianten: auf Schienen, Portalkran auf Schienen, Portalkran auf Gummirädern, fester Portalkran, auf Reifen/Rädern
• Materialien & Verschleißschutz: verschleißfeste Legierungen für Schleusen und Rohrleitungen
• Luftführung: Direktantrieb‑Turboverdichter, mehrstufiges aeronautisches Design, Frequenzregelung
• Dichtung & Entleerung: VIGAN‑Luftschleuse für dichte Produktabfuhr
• Lebensdauer/Leistung: ausgelegt für mehrere Millionen Tonnen Durchsatz
• Sicherheit & Konformität: ATEX‑Studie, Risikoanalyse und CE‑Unterlagen enthalten; standortspezifische Auslegung (Wind/Erdbeben)
