Kontinuierlicher Entlader

IndustrieSchüttgutfür Schiffe

Übersicht

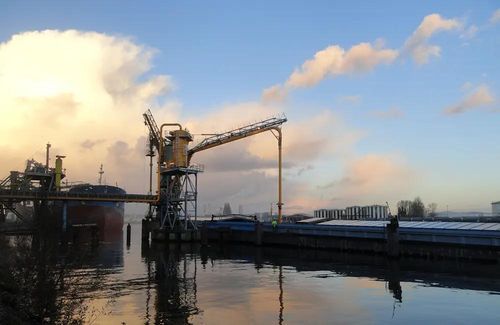

Der pneumatische Schubleichter-Entlader in Turm-Ausführung ist eine standortangepasste Lösung zum Schüttgutumschlag von Getreide, Düngemitteln und ähnlichen körnigen Materialien. Jede Anlage wird so ausgelegt, dass sie projektspezifische Randbedingungen erfüllt und Betriebsanforderungen berücksichtigt, bestehend aus Entladeturm mit Filtersystem, VIGAN-Schleuse, separatem Maschinenraum und einem rohrgitterförmigen Ausleger, der die Saugleitungen trägt.

Konstruktion und Betrieb
Der Turm ermöglicht volle Bewegungsfreiheit für effizienten Laderaumzugang und optimale Reichweite. Varianten erlauben die Trennung des Maschinenraums, die Integration in bestehende Gebäude und spezielle Schalldämmung. Die Anordnung minimiert Druckverluste und Turbulenzen für einen kontinuierlichen Schwerstbetrieb und lange Lebensdauer.

Hauptmerkmale

• Anpassbar: Maßgeschneidert nach Standortanforderungen (Platzverhältnisse, Maschinenraumtrennung, Gebäudeeinbindung, Lärmschutz).
• Einfache, robuste Konstruktion: Verschleißfeste Legierungen für Schleuse und Rohrleitungen; optimierte Bogen-Geometrie zur Reduzierung von Turbulenzen; ausgelegt für Millionen Tonnen Durchsatz unter Standardbedingungen.
• Niedrige Staubemissionen: Selbstreinigender Jet-Pulse-Filter (Filterflächen typ. 68–166 m²) für Staubkontrolle in Hafen- und urbanen Bereichen.
• Energieeffizanter Antrieb: Direkt angetriebener Turbogebläse mit Frequenzumrichter und mehrstufigem aeronautischem Design; optimierte Rohrführung und VIGAN-Schleuse für dichte Produktführung.
• Hydraulischer Ausleger: Wartungsfreies Hydrauliksystem zur Positionierung des Auslegers; Ausleger zum Heben von Zusatzgeräten geeignet.
• Sicherheitsorientiertes Design: ATEX-Gutachten, Risikoanalyse und CE-Dokumentation werden bereitgestellt; Sicherheit wird in der Konstruktion verankert, um die Abhängigkeit von komplexer Elektronik zu reduzieren.
• Bedienerfreundlich: Für einfache Bedienung und Wartung ausgelegt; typischerweise durch einen einzigen Techniker bedienbar.

Referenzen / Typische Anlagen

• Douala, Kamerun (2004): Typ 160 auf Rädern, 140 tph (Getreide).
• Hautrage, Belgien (2008): NIV 320 auf festem Portal, 300 tph (Harnstoff).
• Sète, Frankreich (2011): 400 tph, Entladung auf Kai-Förderbänder.
• Daka, Bangladesch (2011): NIV 250 auf festem Portal.
• Amirad, Iran (2013): 300 tph für Weizen.
• Dieppedalle, Frankreich (2014): 400 tph / 320 kW auf festem Portal (Getreide).
• Batangas, Philippinen (2014): 250 tph / 160 kW auf festem Portal (Getreide).
• Roeselare, Belgien (2016): 200 tph / 132 kW (Getreide).

Technische Daten

• Typische Turmserien: NIV (Beispiele: NIV 250, NIV 320).
• Beobachtete Kapazitäten: 140 tph (Typ 160) bis 400 tph (Turmanlagen).
• Filter: Selbstreinigendes Jet-Pulse-System, Filterfläche 68–166 m².
• Materialien: Hoch verschleißfeste Legierungen für Schleuse und Rohrsysteme.
• Gebläse: Direkt angetriebenes Turbogebläse mit Frequenzumrichter; mehrstufiges aeronautisches Design.
• Schleuse: VIGAN-Schleuse für dichte Produktförderung.
• Ausleger: Hydraulisch, wartungsfrei; geeignet zum Heben von Zusatzgeräten.
• Dokumentation: ATEX-Gutachten, Risikoanalyse und CE-Akte im Lieferumfang der Auslegung.
• Verwendungszweck: Entladung von Schubleichtern für Getreide, Harnstoff, Weizen und ähnliche Produkte.
