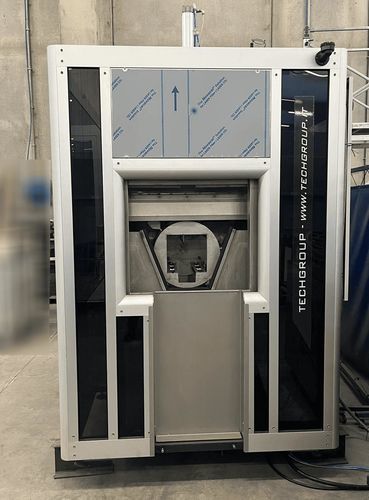

Dreh-Teilereiniger CCR series

TrocknerSpritz

Übersicht
Die Sprühwaschmaschine mit rotierendem Trommelbehälter der Serie CCR reinigt mechanische Teile durch Sprühverfahren und entfernt ölige Rückstände sowie sonstige Verunreinigungen. Die Trommel dreht sich um eine horizontale Achse, angetrieben von einem Getriebemotor, und seitliche Sprührampen verteilen die Reinigungsflüssigkeit für vollständiges Entfetten. Bei Stahlteilen, die mit wässrigen Lösungen behandelt wurden, ist nach der Reinigung ein geeigneter Korrosionsschutz erforderlich.

Waschzyklus und Beschreibung der Phasen

• Einsetzen des Korbs in die rotierende Trommel
• Waschen durch Sprühen mit heißer Reinigungsflüssigkeit
• Entwässern und Abtropfen
• Abblasen mit Druckluft (optional)
• Dampfabzug
• Trocknen mit Heißluftmesser (optional)
• Entnahme des Korbs

Hinweise
Das Abblasen mit Druckluft ist nur verfügbar, wenn das optionale Paket „Abblasen mit Druckluft“ installiert ist. Das Trocknen mit Heißluftmesser ist nur verfügbar, wenn das optionale Paket „Heißlufttrocknung“ installiert ist.

Technische Daten / Modelle

• CCR 30: Korb 300 x 460 x 200 mm; Nutzladung 100 kg; Pumpenleistung 2 kW; Pumpenfördermenge 150 l/min; Waschdruck 5 bar; Waschbeckenkapazität 375 l; Dampfabsaugung 900 m3/h; elektrische Heizung 12 kW; Außenmaße L 1800 x P 1650 x H 2500 mm; Trommelrotation horizontal; Sprühwäsche; 1 Warmbecken; 2 Rampen; Trommelpositionssensor Standard; Material AISI304; Verkleidung Methacrylate/Al.
• CCR 120: Korb 400 x 700 x 400 mm; Nutzladung 150 kg; Pumpenleistung 4 kW; Pumpenfördermenge 215 l/min; Waschdruck 4,5 bar; Waschbeckenkapazität 550 l; Dampfabsaugung 1125 m3/h; elektrische Heizung 15 kW; Außenmaße L 1900 x P 2350 x H 2600 mm; Trommelrotation horizontal; Sprühwäsche; 1 Warmbecken; 2 Rampen; Trommelpositionssensor Standard; Material AISI304; Verkleidung Methacrylate/Al.
• CCR 320: Korb 600 x 900 x 600 mm; Nutzladung 200 kg; Pumpenleistung 5,5 kW; Pumpenfördermenge 300 l/min; Waschdruck 4,5 bar; Waschbeckenkapazität 750 l; Dampfabsaugung 1600 m3/h; elektrische Heizung 24 kW; Außenmaße L 2100 x P 2550 x H 2700 mm; Trommelrotation horizontal; Sprühwäsche; 1 Warmbecken; 2 Rampen; Trommelpositionssensor Standard; Material AISI304; Verkleidung Methacrylate/Al.
• CCR 640: Korb 800 x 1000 x 800 mm; Nutzladung 150 kg; Pumpenleistung 5,5 kW; Pumpenfördermenge 300 l/min; Waschdruck 4,5 bar; Waschbeckenkapazität 825 l; Dampfabsaugung 2200 m3/h; elektrische Heizung 24 kW; Außenmaße L 2300 x P 2650 x H 2750 mm; Trommelrotation horizontal; Sprühwäsche; 1 Warmbecken; 2 Rampen; Trommelpositionssensor Standard; Material AISI304; Verkleidung Methacrylate/Al.

Die CCR-Modelle
Die CCR-Baureihe ist in der -2-Serie mit Spül- und Trocknungsoptionen sowie in der CCR-I-Serie für hydrokinetisches Waschen erhältlich.

Merkmale / technische Spezifikationen

• CCR 30: Korb 300 x 460 x 200 mm; Nutzladung 100 kg; Pumpe 2 kW; Fördermenge 150 l/min; Waschdruck 5 bar; Becken 375 l; Dampfabsaugung 900 m3/h; Heizung 12 kW; Außenmaße L 1800 x P 1650 x H 2500 mm; Material AISI304; Verkleidung Methacrylate/Al; horizontale Trommel; Sprühwäsche; 1 Warmbecken; 2 Rampen; Trommelpositionssensor Standard.
• CCR 120: Korb 400 x 700 x 400 mm; Nutzladung 150 kg; Pumpe 4 kW; Fördermenge 215 l/min; Waschdruck 4,5 bar; Becken 550 l; Dampfabsaugung 1125 m3/h; Heizung 15 kW; Außenmaße L 1900 x P 2350 x H 2600 mm; Material AISI304; Verkleidung Methacrylate/Al; horizontale Trommel; Sprühwäsche; 1 Warmbecken; 2 Rampen; Trommelpositionssensor Standard.
• CCR 320: Korb 600 x 900 x 600 mm; Nutzladung 200 kg; Pumpe 5,5 kW; Fördermenge 300 l/min; Waschdruck 4,5 bar; Becken 750 l; Dampfabsaugung 1600 m3/h; Heizung 24 kW; Außenmaße L 2100 x P 2550 x H 2700 mm; Material AISI304; Verkleidung Methacrylate/Al; horizontale Trommel; Sprühwäsche; 1 Warmbecken; 2 Rampen; Trommelpositionssensor Standard.
• CCR 640: Korb 800 x 1000 x 800 mm; Nutzladung 150 kg; Pumpe 5,5 kW; Fördermenge 300 l/min; Waschdruck 4,5 bar; Becken 825 l; Dampfabsaugung 2200 m3/h; Heizung 24 kW; Außenmaße L 2300 x P 2650 x H 2750 mm; Material AISI304; Verkleidung Methacrylate/Al; horizontale Trommel; Sprühwäsche; 1 Warmbecken; 2 Rampen; Trommelpositionssensor Standard.
