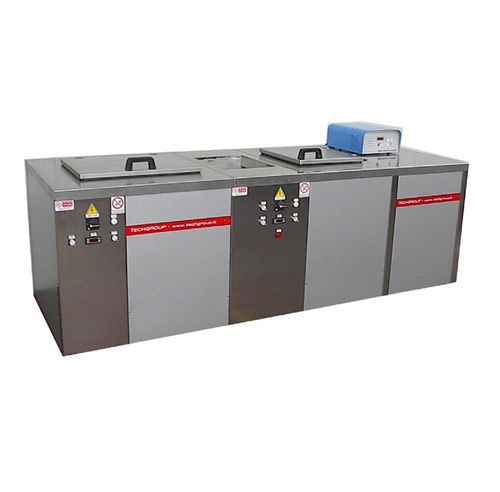

Edelstahl-Ultraschallreiniger Compact series

zur Teilereinigung

Übersicht
Die Compact-Serie wird aus AISI-304-Edelstahl mit Doppelwandbauweise und einer vorlackierten Blechverkleidung gefertigt und auf einem einteiligen Rahmen mit höhenverstellbaren Füßen montiert. Die Waschwanne ist ausgestattet mit Kugelhahn, manuell verschiebbarem Deckel, Ultraschallwandlern, elektrischen Heizelementen, digitalem Thermostat und Dämmung. Die Spülbecken werden mit Einlauframpen, Überlauffalltrichter und Ablaufventil geliefert.

Wärmebehandlung und Ofen
Der Wärmebehandlungsbehälter (Compact M 6 Serie) ist mit Kugelhahn, manuell verschiebbarem Deckel, elektrischen Heizelementen, digitalem Thermostat und Isolierung ausgestattet. Der Ofen verfügt über ein Zweischwellen-Thermostat, einen isolierten manuellen Deckel, Isolierung und ein Push-Pull-Luftzirkulationssystem.

Diagramme und Bilder

• Diagramm Compact M4
• Diagramm Compact M6
• Fotos: Waschbehälter, Puffertank, manueller Deckel, Abschäumungsrampe, isoliert/schallgedämmt

Technische Daten / Modelle

• Compact M 50/4 — Nutzmaß b×c×h (mm): 300×450×250; Außenmaß (mm): 2000×700×1100; Elektr. Leistung (Flüssigkeitsheizung) (kW): 3; Ofenleistung elektrisch (kW): 3+3; Ofen-Luftdurchsatz (m3/h): 900
• Compact M 100/4 — Nutzmaß b×c×h (mm): 400×550×350; Außenmaß (mm): 2450×800×1100; Elektr. Leistung (Flüssigkeitsheizung) (kW): 6; Ofenleistung elektrisch (kW): 6+3; Ofen-Luftdurchsatz (m3/h): 1600
• Compact M 50/6 — Nutzmaß b×c×h (mm): 300×450×250; Außenmaß (mm): 2900×700×1100; Elektr. Leistung (Flüssigkeitsheizung) (kW): 3+3; Ofenleistung elektrisch (kW): 3+3; Ofen-Luftdurchsatz (m3/h): 900
• Compact M 100/6 — Nutzmaß b×c×h (mm): 400×500×350; Außenmaß (mm): 3600×800×1100; Elektr. Leistung (Flüssigkeitsheizung) (kW): 6+6; Ofenleistung elektrisch (kW): 6+3; Ofen-Luftdurchsatz (m3/h): 1600

Anpassung
Neben den Standardmodellen können wir Ultraschallsysteme nach spezifischen Anforderungen oder Kundenwünschen fertigen.
