Platten-Ultraschallwandler EI series

DirektkontaktTauch

Produktbeschreibung

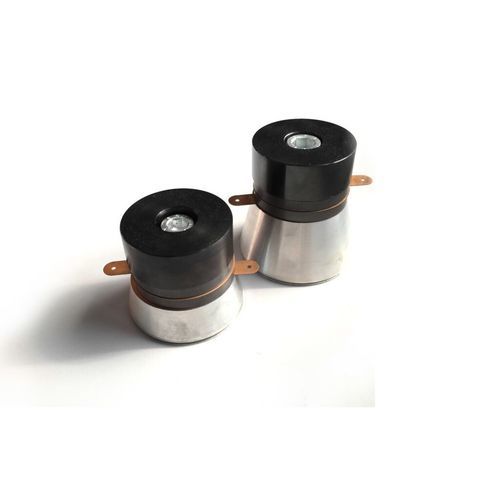

Aufbau auf einem AISI 316-Edelstahlträger (30/10 Dicke), mit mehreren Schwingelementen, die mit spezieller Epoxidharzklebung befestigt sind. Jede Sonotrode besteht aus zwei Dipolscheiben, einem Aluminium-Diffusor und einem Stahlreflektor. Gerätleistungen: 50/100 W oder 100/200 W. Betriebsfrequenzen: 24 kHz oder 38 kHz. Verfügbare Ausführungen: Flanschhalterungen (EF-Serie) und tauchfähige Halterungen (EI-Serie).

Tauchfähige Halterungen
Die tauchfähigen Halterungen sind aus AISI 316-Edelstahl gefertigt und hermetisch mittels TIG verschweißt. Standard- und maßgeschneiderte Modelle sind verfügbar. Alle tauchfähigen Wandler werden mit einem geraden starren Rohr (h = 300 mm, d = 1/2 inch) mit Muffe geliefert.

Tauchfähige Halterungen - Tabelle
MODELL | NUTZMAßE (mm) | MAX. HÖHE (mm) | MAX. ANZAHL DER EMITTER (50 oder 100 W)
EI 5 | 200×300 | 100 | 5
EI 10 | 400×300 | 100 | 10
EI 15 | 550×300 | 100 | 15
EI 20 | 600×400 | 100 | 20
EI 25 | 600×460 | 100 | 25

Flanschhalterungen
Die Flanschhalterungen sind aus AISI 316-Edelstahl mit hermetischen TIG-Schweißungen gefertigt. Standard- und kundenspezifische Ausführungen sind verfügbar.

Flanschhalterungen - Tabelle
MODELL | NUTZMAßE (mm) | MAX. HÖHE (mm) | MAX. ANZAHL DER EMITTER (50 oder 100 W)
EF 5 | 200×300 | 100 | 5
EF 10 | 400×300 | 100 | 10
EF 15 | 550×300 | 100 | 15
EF 20 | 600×400 | 100 | 20
EF 25 | 600×460 | 100 | 25

Technische Daten

• Material des Trägers: AISI 316-Edelstahl (30/10 Dicke)
• Schwingelement (Sonotrode): zwei Dipolscheiben + Aluminium-Diffusor + Stahlreflektor
• Leistungsoptionen pro Emitter: 50/100 W oder 100/200 W
• Betriebsfrequenzen: 24 kHz oder 38 kHz
• Verfügbare Versionen: Flanschhalterungen (EF-Serie) und tauchfähige Halterungen (EI-Serie)
• Tauchmontage: gerades starres Rohr, h = 300 mm, d = 1/2 inch, mit Muffe
• Verfügbare Modelle: EI 5, EI 10, EI 15, EI 20, EI 25 sowie EF 5, EF 10, EF 15, EF 20, EF 25 (siehe Tabellen für Maße und maximale Anzahl an Emittern)
