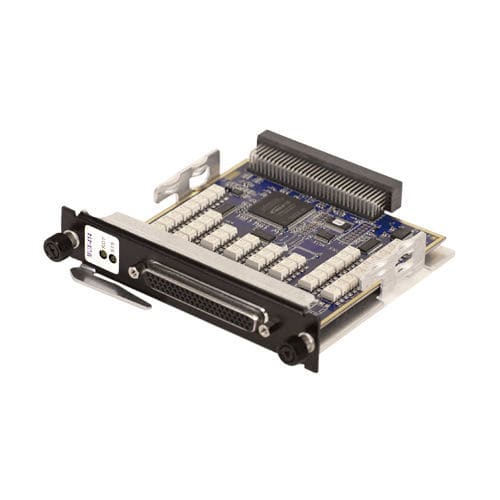

Karten-Multiplexer DNx-MUX-414 series

Der DNR/DNF/DNA-MUX-414 bietet 14 unabhängige Eins-zu-Drei-Schalter für die Verwendung mit UEIs RACKtangle-, FlatRACK- bzw. Cube-Chassis. Die MUX-414-Karten sind für den Einsatz in einer Vielzahl von Schalt- und Digitalsteuerungsanwendungen und insbesondere für die Herstellung von Verbindungen in SIL-Anwendungen konzipiert. Jeder Kanal verfügt über einen gemeinsamen Anschluss, der mit drei unabhängigen SPST-Kontakten (Form A) verbunden ist, so dass in einer typischen SIL-Anwendung jedes Flugcomputersignal mit dem eigentlichen Trainer, einem simulierten Gerät, einem dritten Test- oder Fehlersignal verbunden oder offen gelassen werden kann, um einen Drahtbruch oder einen anderen offenen Stromkreis zu simulieren. Jeder Kanal kann Spannungen bis zu ±48 VDC, AC-Wellenformen mit Spitzenwerten von weniger als ±48 VDC oder sinusförmige Signale bis zu 34 Veff schalten. Jeder Kanal ist für den Dauerbetrieb bei 1 A DC oder ACrms mit einem Schaltwiderstand von weniger als 0,2 Ohm (typisch, ohne externe Kabel) ausgelegt. Alle Relais sind beim Einschalten/Rücksetzen standardmäßig offen", unterstützen Schaltfrequenzen bis zu 250 Hz und arbeiten standardmäßig mit Öffner-vor-Schließer-Relais. Jede Karte bietet 350 VDC Isolierung zwischen den Kanälen sowie zwischen der Karte, dem Würfel und anderen installierten E/A-Karten. Alle Verbindungen werden über einen praktischen 62-poligen D-Stecker hergestellt, so dass keine Probleme bei der Beschaffung passender Kabel oder Stecker auftreten. Benutzer können die DNx-MUX-414-Karten auch über die DNA-CBL-62-Kabel an unsere beliebte DNA-STP-62-Schraubklemmenleiste anschließen. Die Kabel sind vollständig abgeschirmt und in Längen von 1, 3, 6, 10 und 20 Fuß erhältlich.
