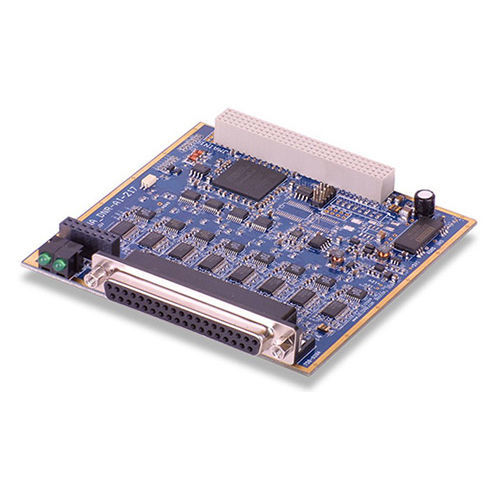

Analoge Eingangskarte DNx-AI-217-803 series

Analogsignalwandler16 Kanäle

Die DNx-AI-217-803 sind 16-kanalige, vollständig isolierte, simultan abtastende A/D-Karten, die mit den beliebten UEI-Gehäusen kompatibel sind. Die DNx-AI-217-803 bieten eine Auflösung von 24 Bit und 7 per Software wählbare Eingangsbereiche. Jeder Kanal enthält außerdem ein isoliertes DIO-Bit mit logischem Pegel. Eine A/D-Konfiguration pro Kanal ermöglicht die gleichzeitige Abtastung von Kanälen mit Raten von bis zu 120 kS/s pro Kanal (max. 480 kS/s für die gesamte Karte). Die A/D-Konfiguration pro Kanal eliminiert praktisch das Übersprechen der Eingänge und Probleme mit der Einschwingzeit der Kanäle, selbst wenn diese an hochohmige Signalquellen angeschlossen sind. Jeder Kanal ist sowohl von allen anderen Kanälen als auch vom Cube- oder RACKtangle-Gehäuse elektrisch isoliert. Zusätzlich zur Isolierung ist jeder Eingang gegen Überspannungen bis zu ±40 V geschützt (ein- oder ausgeschaltet). Die Eingänge gehen in einen hochohmigen Modus über, wenn die Stromversorgung unterbrochen wird, was den AI-217-803 ideal für den Einsatz in redundanten Mess-/Steuerungsanwendungen macht. Alle Anschlüsse des DNx-AI-217-803 erfolgen über eine DB37-Buchse. Für OEMs ist es ein Leichtes, passende Steckverbinder für kundenspezifische Kabel zu finden, während Endanwender über die Kabel der Serien DNA-CBL-37 oder DNA-CBL-37S die Vorteile der beliebten Schraubklemmenleiste DNA-STP-37 von UEI nutzen können.
