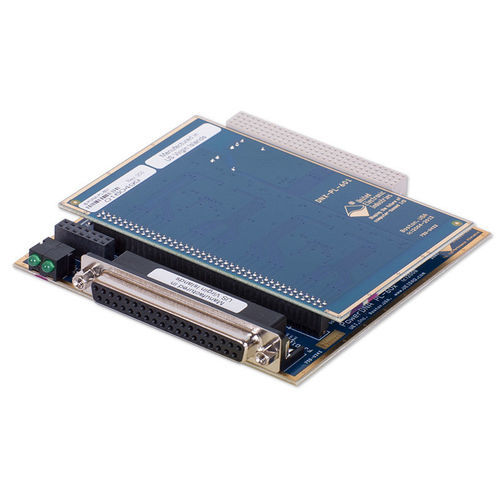

Zähler Rückwärtszähler DNx-CT-601 series

Die DNx-CT-601 ist eine universelle Zähler-/Timer-Karte (Layer) mit acht unabhängigen 32-Bit-Kanälen, von denen jeder über einen Überspannungsschutz und Optoisolierung verfügt. Sie führen Vorwärts-/Rückwärtszählungen in einer Reihe flexibler Modi durch, wobei Werte aus einem Laderegister und zwei Vergleichsregistern verwendet werden. Sie können als Ereigniszähler fungieren, Breiten-/Periodenmessungen durchführen und im Quadratur-Codiermodus laufen, bei dem der Benutzer die Zählrichtung festlegt. Als Ausgangsmodi bietet die Karte 1-Shot- und Universal-PWM-Betrieb. Merkmale 8-Kanal, 32-Bit-Zähler/Timer/PWM-Karte 8 unabhängige Zähler-/Timer-Einheiten 32-Bit-Vorskalierer pro Kanal Zähler mit mehreren Perioden und akkumulierten Ergebnissen Arbeitet entweder mit internen (66 MHz) oder externen (max. 16,5 MHz) Zeitbasen 256 x 32-Bit-Eingangs-FIFO und 256 x 32-Bit-Ausgangs-FIFO für jeden Zähler Entprellung/Glitch-Entfernung an externen Takt- und Gate-Eingängen 8 Zählmodi
