CNC-Drehautomat B07 series
Präzisionkompakt

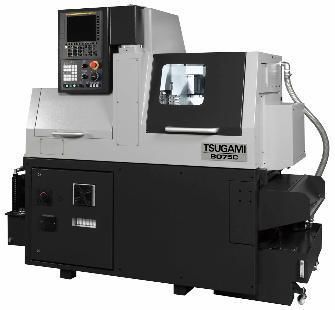

CNC-Drehautomat - B07 series - Tsugami - Präzision / kompakt
CNC-Drehautomat - B07 series - Tsugami - Präzision / kompakt
CNC-Drehautomat - B07 series - Tsugami - Präzision / kompakt - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Leistung
Präzision
Weitere Eigenschaften
kompakt
Durchmesser

7 mm
(0,28 in)

Rotationsgeschwindigkeit

8.000 rpm, 12.000 rpm, 15.000 rpm
(50.265,482 rad.min-1, 75.398,224 rad.min-1, 94.247,78 rad.min-1)

Schnellvorschub auf x-Achse

24 m/min, 32 m/min

Schnellvorschub auf z-Achse

32 m/min

Nominalleistung

1,1 kW, 1,5 kW, 2,2 kW, 3,7 kW
(1,5 hp, 2 hp, 3 hp, 5 hp)

Gesamtlänge

865 mm
(34 in)

Gesamtbreite

1.620 mm, 1.840 mm
(64 in, 72 in)

Gesamthöhe

1.720 mm
(68 in)

Gewicht

1.380 kg, 1.800 kg
(3.042 lb, 3.968 lb)

Beschreibung

Übersicht
Schlanke und kompakte Modelle der B07‑Baureihe mit verringerter Bautiefe

Hauptmerkmale
  • Kompaktes Design durch Wegfall der hervorstehenden Maschinenbereiche. Im Vergleich zur herkömmlichen Maschine ist die Tiefe um ca. 39 % reduziert.
  • Der Kippmechanismus wurde durch den einzigartigen Spannfuttermechanismus von TSUGAMI ersetzt, der eine schnellere Reaktion und bessere Balanceeigenschaften bietet und zu einer feineren Rundheit bei hoher Drehzahl beiträgt.
  • Keramikkugellager sind an der Hauptspindel montiert, was ein stabiles Drehbild, verbesserte Oberflächengüte und längere Standzeiten der Werkzeuge ermöglicht.
  • Das Spiel der Führungsbuchse, ein wichtiger Faktor für die Bearbeitung von Mikroteilen, kann von der Werkzeugbereichsseite aus leicht eingestellt werden.
  • Die Kollisionsprüf‑Funktion erkennt Interferenzen, bevor sie auftreten, und stoppt die Maschine per Alarm. (B075C)
  • Eine automatische Programmiersoftware ist serienmäßig enthalten.

Merkmale (visuell)
Funktionsbilder verfügbar, die die Maschinenanordnung und Details zeigen (Grafiken/Illustrationen).

Technische Daten
  • Modellbezeichnung: B073C / B075C
  • Baureihe: B07‑Baureihe
  • Verringerte Bautiefe: ca. 39 % flacher als das konventionelle Modell
  • Spannfuttermechanismus: TSUGAMI‑eigenes Spannfutter ersetzt den konventionellen Kippmechanismus für schnellere Reaktion und verbessertes Gleichgewicht
  • Hauptspindellager: Keramikkugellager für stabiles Drehen und verbesserte Oberflächenqualität
  • Führungsbuchse: Spiel von der Werkzeugbereichsseite einstellbar für die Bearbeitung von Mikroteilen
  • Interferenzerkennung: Kollisionsprüf‑Funktion mit Alarm und Stopp (gilt für B075C)
  • Software: Automatische Programmiersoftware serienmäßig enthalten
