CNC-Drehautomat B07 series
Hochpräzision

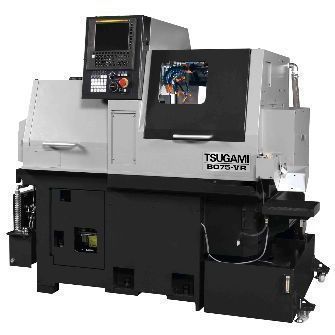

CNC-Drehautomat - B07 series - Tsugami - Hochpräzision
CNC-Drehautomat - B07 series - Tsugami - Hochpräzision
CNC-Drehautomat - B07 series - Tsugami - Hochpräzision - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Leistung
Hochpräzision
Durchmesser

7 mm
(0,28 in)

Rotationsgeschwindigkeit

8.000 rpm, 12.000 rpm, 15.000 rpm
(50.265,482 rad.min-1, 75.398,224 rad.min-1, 94.247,78 rad.min-1)

Schnellvorschub auf x-Achse

24 m/min, 36 m/min

Schnellvorschub auf z-Achse

32 m/min, 36 m/min

Nominalleistung

1,1 kW, 1,5 kW, 2,2 kW, 3,7 kW
(1,5 hp, 2 hp, 3 hp, 5 hp)

Gesamtlänge

1.055 mm
(42 in)

Gesamtbreite

1.565 mm, 1.750 mm
(62 in, 69 in)

Gesamthöhe

1.700 mm
(67 in)

Gewicht

1.350 kg, 1.800 kg
(2.976 lb, 3.968 lb)

Beschreibung

Übersicht
Ideal zum Bearbeiten hochpräziser Mikrobauteile wie Telekommunikationssteckverbinder und Uhrenkomponenten. Entwickelt für stabile Hochgeschwindigkeitsdrehungen und hervorragende Rundheit in der Serienfertigung oder bei präzisen Kleinserien.

Hauptmerkmale
  • Das einzigartige Spannmechanismus von TSUGAMI ersetzt den herkömmlichen Kippmechanismus und bietet schnellere Reaktion sowie verbessertes Gleichgewicht für bessere Rundheit bei hohen Drehzahlen.
  • Keramikkugellager an der Hauptspindel sorgen für ein stabiles Drehbild, verbesserte Oberflächenqualität und längere Standzeiten der Werkzeuge.
  • Der Spalt des Führungsbuchsen ist von der Werkzeugzone aus einfach einstellbar, was Rüstzeiten verkürzt und Ausfallzeiten reduziert.
  • Die Interferenzprüffunktion erkennt potenzielle Kollisionen und stoppt die Maschine per Alarm (gilt für B075-ⅤR).
  • Automatische Programmier-Software wird serienmäßig mitgeliefert zur effizienten NC-Programmerstellung.


Technische Daten
  • Produktkategorie: CNC-Präzisions-Drehautomat
  • Modell: B073-ⅤR / B075-ⅤR
  • Marke: PRECISION TSUGAMI
  • Spannmechanismus: TSUGAMI einzigartiges Spannmechanismus (Kippmechanismus ersetzt) für schnelle Reaktion und verbessertes Gleichgewicht
  • Hauptspindellager: Keramikkugellager für stabiles Drehbild und verbesserte Oberflächenqualität
  • Führungsbuchse: Spiel von der Werkzeugzone aus einstellbar
  • Interferenzschutz: Interferenzprüffunktion mit Alarm (gilt für B075-ⅤR)
  • Software: Automatische Programmier-Software serienmäßig enthalten
