CNC-Drehautomat B0 series
27 Werkzeugekompakt

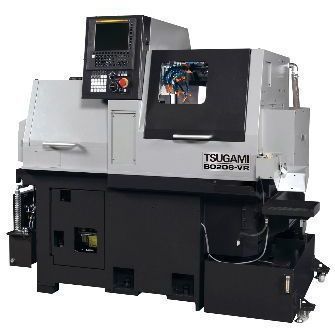

CNC-Drehautomat - B0 series - Tsugami - 27 Werkzeuge / kompakt
CNC-Drehautomat - B0 series - Tsugami - 27 Werkzeuge / kompakt
CNC-Drehautomat - B0 series - Tsugami - 27 Werkzeuge / kompakt - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Anzahl Werkzeuge
27 Werkzeuge
Weitere Eigenschaften
kompakt
Durchmesser

12 mm, 20 mm
(0,47 in, 0,79 in)

Rotationsgeschwindigkeit

8.000 rpm, 10.000 rpm, 12.000 rpm
(50.265,482 rad.min-1, 62.831,853 rad.min-1, 75.398,224 rad.min-1)

Schnellvorschub auf x-Achse

24 m/min, 36 m/min

Schnellvorschub auf z-Achse

32 m/min, 36 m/min

Nominalleistung

2,2 kW, 3,7 kW, 5,5 kW
(3 hp, 5 hp, 7,5 hp)

Gesamtlänge

1.055 mm
(42 in)

Gesamtbreite

1.750 mm
(69 in)

Gesamthöhe

1.700 mm
(67 in)

Gewicht

1.800 kg, 1.850 kg
(3.968 lb, 4.079 lb)

Beschreibung

Übersicht
Kombination aus Rückspindel und hinterem Werkzeugrevolver ermöglicht gleichzeitige Bearbeitung der Rückseite und der Hauptseite des Werkstücks. Kompakte Maschinen mit hinterem Werkzeugrevolver und Y-Achse verbessern die Bearbeitungsfähigkeit der Rückseite (B0126-ⅤR/B0206-ⅤR).

Merkmale
  • Leistungsstarke, integrierte Motoren an Haupt- und Rückspindel steigern die Bearbeitungsleistung.
  • Der hintere Werkzeugrevolver kann mit bis zu 6 angetriebenen Werkzeugen bestückt werden, um vielfältige Anforderungen der Rückseitenbearbeitung abzudecken (B0126-ⅤR/B0206-ⅤR).
  • Eine feste Rutsche reduziert die Werkstückaufnahmezeit auf ca. eine Sekunde und verkürzt so die Zykluszeit.
  • Gleitbewegungen und Anlauf der angetriebenen Werkzeuge sind optimiert, um Leerlaufzeiten zu reduzieren.
  • Optionales angetriebenes Werkzeug im vorderen Werkzeugrevolver (max. 10,000 min-1) verkürzt die Zykluszeit beim Bohren kleiner Löcher.
  • Wählbar: Führungshülse oder hülsenloser Betrieb je nach Werkstück (Option).
  • Die Kollisionsprüffunktion erkennt mögliche Kollisionen im Voraus und stoppt die Maschine per Alarm.
  • Automatische Programmier-Software wird standardmäßig mitgeliefert.


Technische Daten
  • Produktfamilie: CNC-Präzisions-Drehmaschine
  • Anwendbare Modelle auf dieser Seite: B0125-ⅤR, B0205-ⅤR, B0126-ⅤR, B0206-ⅤR
  • Rückspindel und hinterer Werkzeugrevolver: gleichzeitige Rück- und Vorderseitenbearbeitung möglich
  • Hinterer Werkzeugrevolver mit Y-Achse (kompakte Maschine)
  • Haupt- und Rückspindel: leistungsstarke integrierte Motoren
  • Hinterer Werkzeugrevolver: bis zu 6 angetriebene Werkzeuge
  • Feste Rutsche: Werkstückaufnahmezeit auf ca. eine Sekunde reduziert
  • Vorderer Werkzeugrevolver mit angetriebenem Werkzeug (optional): max. 10,000 min-1
  • Führungshülse: wählbar mit Führungshülse oder ohne (Option)
  • Kollisionsprüffunktion mit Alarmstopp
  • Automatische Programmier-Software: serienmäßig geliefert
