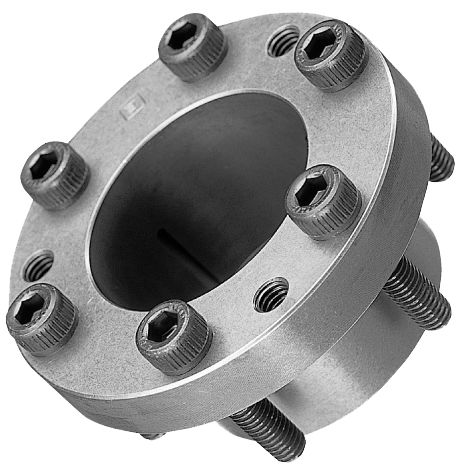

Spannsätze Kupplung EF series

selbstzentrierendStahlfür Wellen

Es handelt sich um eine integrierte Druckflanschausführung mit demselben Innen- und Außendurchmesser wie bei der EL-Serie. · Da es sich um einen integrierten Druckflansch mit demselben Innen- und Außendurchmesser wie bei der EL-Serie handelt, entfällt die Notwendigkeit, einen Druckflansch separat herzustellen. – Sie verfügt über das 2- bis 3-fache des Übertragungsdrehmoments der EL-Serie und kann daher als Ersatz für mehrere EL-Modelle verwendet werden. * Mit Zentrierfunktion. Keine aufwendige Bearbeitung von Vorsprüngen erforderlich. Standard-Spezifikationen - Das geringe Verhältnis von Innen- zu Außendurchmesser ermöglicht den Einsatz bei kleinen Nabendurchmessern. ・Es handelt sich um eine exklusive Tsubaki-Baureihe, die von anderen Herstellern nicht angeboten wird. - Ein einfacher Aufbau aus drei Teilen: Innenring, Außenring und Befestigungsschraube. Geeignete Wellendurchmesser: Φ10 bis Φ120 Geeignete Toleranzen: Welle: h8, Nabenbohrung: H8 Geeignete Oberflächenrauheit: Ra1,6
