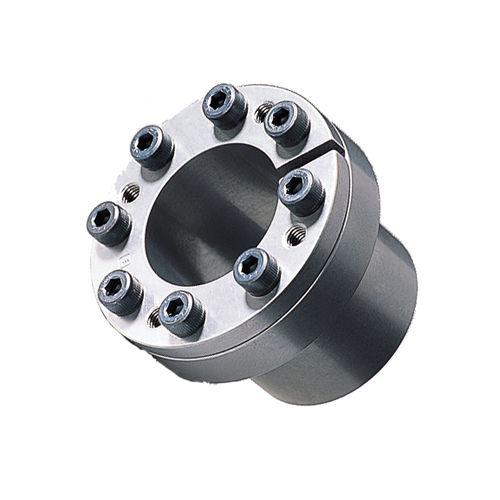

Friktionskupplung TF series

selbstzentrierendStahlfür Wellen

Diese Baureihe weist das geringste Verhältnis von Innen- zu Außendurchmesser auf und eignet sich ideal für kleine Nabendurchmesser. - Das geringste Verhältnis von Innen- zu Außendurchmesser in der Baureihe, sodass sie auch bei kleinem Nabendurchmesser eingesetzt werden kann. - Die Anzahl der Befestigungsschrauben ist die geringste in der Baureihe, was die Montagezeit verkürzt. * Mit Zentrierfunktion. Keine aufwendige Bearbeitung der Nabenstufe erforderlich. Standardlieferumfang Er besteht aus vier Teilen: Innenring, Außenring, Distanzstück und Befestigungsschraube. - Diese Baureihe ist in hohem Maße kompatibel und bei vielen Herstellern im In- und Ausland erhältlich. Geeignete Wellendurchmesser: Φ6 bis Φ90 Geeignete Toleranzen: Welle: h8, Nabenbohrung: H8 Geeignete Oberflächenrauheit: Ra1,6 Chemisch vernickelt ・Die Einheiten sind mit abriebfestem chemisch vernickeltem Nickel beschichtet. ・Die Befestigungsschrauben verfügen über eine spezielle Oberflächenbehandlung mit Schmierwirkung, sodass bei der Montage keine zusätzliche Schmierung erforderlich ist. ・Abmessungen und übertragbares Drehmoment entsprechen denen der Standard-TF-Modelle. Keine Drehmomentminderung. ・Kleine Verhältnisse von Innen- zu Außendurchmesser, erhältlich ab Φ10, sind ideal für Naben mit kleinem Durchmesser wie in der Standardreihe. Geeigneter Wellendurchmesser: Φ10 bis Φ90 Geeignete Toleranz: Welle: h8 Nabenbohrung: H8 Geeignete Oberflächenrauheit: Ra 1,6
