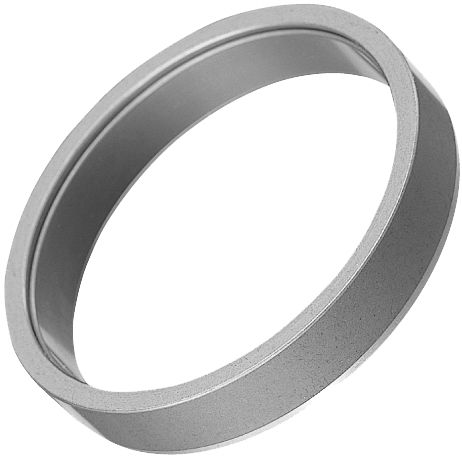

Spannsätze Kupplung EL

Friktionkompaktselbstzentrierend

Dies ist die einfachste Bauart und ermöglicht eine optimale Konstruktion. - Kompakt und leicht, nimmt sie nicht mehr Platz in Anspruch, als für die Montage erforderlich ist. *Der Druckflansch, die Druckhülse und die Befestigungsschrauben müssen vom Kunden bereitgestellt werden. *Standardmäßig erfolgt die Beaufschlagung des Außenrings; in diesem Fall bewegt sich der Ansatz während der Montage nicht. Standard-Spezifikationen · Die Anzahl der einzubauenden Power-Lock-EL-Elemente sowie die Art der Schraubenbefestigung können frei gewählt werden, was je nach erforderlicher Befestigungskraft eine optimale Auslegung ermöglicht. - Dank seiner perfekten Ringform weist es zudem eine hervorragende dynamische Auswuchtung auf. - Es ist kostengünstig und für den großflächigen Einsatz geeignet. - Diese Baureihe ist in hohem Maße kompatibel und bei vielen Herstellern im In- und Ausland erhältlich. Informationen zur Konstruktion des Druckmechanismus finden Sie hier. Geeignete Wellendurchmesser: Φ10 bis Φ150 Geeignete Toleranzen: Welle: Φ10–38 h6, ab Φ40 h8; Nabenbohrung: Φ10–38 H7, ab Φ40 H8 Geeignete Oberflächenrauheit: Ra0,8
