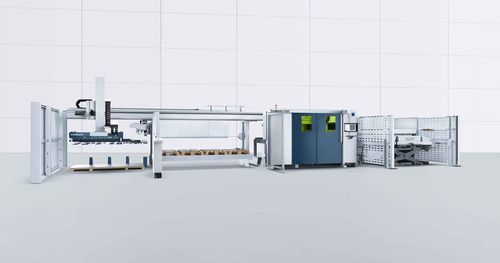

Automatisierte Stanzmaschine TruMatic 5000

elektrischservogesteuertfür Blech

Übersicht
Die TruMatic 5000 ist ein kombiniertes Stanz‑ und Lasersystem für vollautomatisierte Mehrschicht‑Blechfertigung. Es vereint Stanzen, Laserschneiden und Umformen mit einem 6 kW TruFiber Festkörperlaser und DeltaDrive und verarbeitet eine breite Palette von Werkstoffen. Das System kann mit dem neuen SheetMaster für autonomes Beladen, Vortrennen, Sortieren, Palettieren und Entladen ausgestattet werden.

Wesentliche Vorteile

• Hohe Produktivität: TruFiber 6 kW für schnelle Stanz‑Laser‑Zyklen.
• Automatisierter Materialfluss: SheetMaster und ToolMaster ermöglichen kontinuierlichen Mehrschichtbetrieb.
• Kratzfreies Stanzen/Formen: absenkbare Matrize reduziert Oberflächenschäden.
• Weniger Nachbearbeitung: Kombination von Stanzen, Laser und Umformen minimiert Folgeprozesse.
• Große Materialvielfalt: Stahl, Edelstahl, Aluminium, Kupfer und Messing.
• Energieeffizienz: Festkörperlaser‑Technologie und DeltaDrive verbessern den Energieeinsatz.

Funktionalität und Komponenten
Die TruMatic 5000 verfügt über einen einzelnen Schneidkopf mit fortschrittlicher Strahlführung für alle Materialien und Dicken, wodurch unproduktive Kopfwechsel minimiert werden. Stanz‑, Laser‑ und Umformwerkzeuge arbeiten synergetisch und liefern fertige Teile. Der neue SheetMaster übernimmt das Laden der Rohbleche, Vortrennung parallel zur Produktion, das Entladen fertiger Teile, Sortieren und Palettieren mittels einer flexiblen Greifereinheit mit einzeln steuerbaren Sauggreifern. Der ToolMaster ermöglicht parallele Werkzeughandhabung und automatische Werkzeugwechsel ohne Produktionsunterbrechung.

Technische Daten (Auszug)

• Konfiguration mit new SheetMaster Medium — B 17132 mm × T 10760 mm × H 3700 mm
• Konfiguration mit new SheetMaster Large — B 18880 mm × T 11260 mm × H 3700 mm
• Stanzen (E = 1 mm): Medium 800 1/min — Large 690 1/min
• Markieren: 1000 1/min
• Stanzmodus X / Y: Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• Laserbetrieb X / Y: Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• Max. TruFiber‑Leistung: 6000 W
• Max. Blechdicke (allgemein): bis zu 6,4 mm (je nach Konfiguration)
• Max. Blechgröße (SheetMaster Medium): 2500 × 1250 mm — (SheetMaster Large): 3067 × 1532 mm
• Max. Blechgewicht (SheetMaster): Medium 240 kg — Large bis zu 300 kg

Optionen & Ausstattungs‑Highlights

• Absenkbare Matrize für kratzfreies Stanzen/Formen.
• Bürentische für empfindliche Materialien.
• Vision‑Ausstattung (Smart View) zur Live‑Überwachung.
• Smart Load and Unload mit Sensorik für prozesssicheres Be‑/Entladen und Teileprüfung.
• Trennstation für Vortrennung parallel zur Produktion.
• Smart punch monitoring zur Erkennung fehlender bzw. gebrochener Stempel vor Werkzeugwechsel.
• Integrierte Ausgleichsfunktion zur Glättung von Blechverformungen beim Stanzen.
• Universale Schneideeinheit passend zum Festkörperlaser für hohe Prozesssicherheit und Kollisionsresistenz.
• MobileControl‑App für Fernbedienung und Überwachung.

Anwendungen
Die TruMatic 5000 ist für die Serienfertigung von Bauteilen aus Baustahl, Edelstahl, Aluminium, Kupfer und Messing geeignet. Der TruFiber‑Laser ist unempfindlich gegenüber Rückreflexionen, wodurch auch stark reflektierende Materialien zuverlässig geschnitten werden können; er unterstützt zudem erweiterte Umformoptionen nahe oder an geformten Bereichen.

Spezifikationen

• Modell: TruMatic 5000
• Laserquelle: TruFiber 6001 (Festkörper)
• Maximale Laserleistung: 6000 W
• Max. Blechdicke (Stahl / Edelstahl): bis zu 8 mm (konfigurationsabhängig)
• Max. Blechdicke (Aluminium / Kupfer / Messing): bis zu 6 mm (konfigurationsabhängig)
• Max. Stanzkraft: 180 kN
• Stanzrate (E = 1 mm): Medium 800 1/min, Large 690 1/min
• Markiergeschwindigkeit: 1000 1/min
• Arbeitsbereich X: Medium 2500 mm / Large 3000 mm
• Arbeitsbereich Y: Medium 1250 mm / Large 1550 mm
• Kombinierter Betrieb Achse X: 2535 mm
• Max. Blechgröße (SheetMaster Medium): 2500 × 1250 mm; (SheetMaster Large): 3067 × 1532 mm
• Min. Blechgröße (SheetMaster): 800 × 800 mm
• Blechdickenbereich (SheetMaster): 0,5 mm – bis zu 8 mm je nach Format
• Max. Blechgewicht (SheetMaster): Medium 240 kg / Large bis zu 300 kg
• Max. Werkstückgewicht auf Tisch: Medium 150 kg / Large 230 kg
• Anzahl Werkzeuge/Klemmen: 21 / 3
• MultiTool Wechselzeit: 0,5 s
• Max. Teilegrößen (Entnahme): Stanzrinne 180 × 180 mm; Laseröffnung 400 × 600 mm
• Max. Stapelhöhe (Entladeplattform): 340 mm
