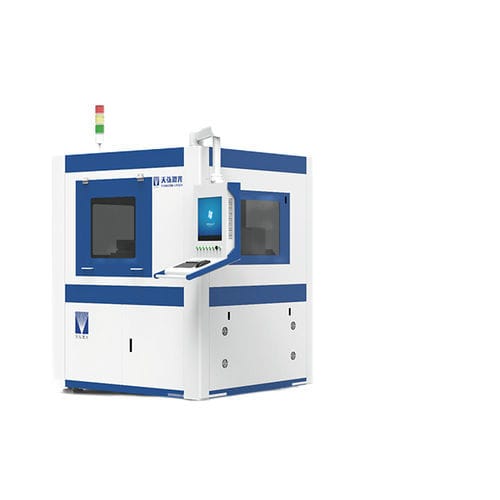

Laser-Schneidemaschine

für Aluminiumfür Edelstahlfür Messing

Produktname
Laser-Präzisionsschneidmaschine LPC-150-1000 600×600 mm

Materialien & Anwendung
Materialien: zum Schneiden von Metall- und Nichtmetallwerkstoffen wie Edelstahl, Aluminiumlegierung, Titanlegierung, verzinktem Blech, Messing, Keramik, Siliziumblech usw. Anwendung: hochpräzises Schneiden von Bauteilen und Präzisionsgeräten in der industriellen Fertigung, Prototypenbau und Werkzeugherstellung.

Eigenschaften

• Unterstützt Präzisionsschneiden mit einer Positioniergenauigkeit von ±0.01 mm
• Geschlossenes Design für Sicherheit und Umweltschutzanforderungen
• Ergonomisches Bewegungssystem für intuitive Bedienung
• Geschlossener Portalrahmen mit Doppelantrieb und Einzelbett-Ausführung
• X- und Y-Achse mit präziser Schraubenrad-Übertragung (helical gear)
• Zentralisierte Prozessdatenbank für schnelle Parametereinstellung

Musterdarstellung
Präzisionsschnittmuster auf Anfrage erhältlich.

Spezifikationen
Nennausgangsleistung: 150W–1000W
Bearbeitungsformat (L×B): 600 mm × 600 mm (kundenspezifisch)
X-Achsen-Hub: 620 mm
Y-Achsen-Hub: 620 mm
Z-Achsen-Hub: 100 mm
Geometrische Positioniergenauigkeit (X,Y,Z): ±0.01 mm
Wiederholpositioniergenauigkeit (X,Y,Z): ±0.01 mm
Maximale Leerfahrgeschwindigkeit: 80 m/min
Maximale Beschleunigung: 1.0 G
Schnittgeschwindigkeit: abhängig von Material und Dicke
Schnittspaltbreite: 0.1–0.6 mm
Kantenrauheit: Ra3.2–12.5 μm
Schnittbahngenauigkeit: ±0.01 mm (je nach Konfiguration)
Grat der Schnittkante: 0.1–0.3 mm
Mindeststellwert: 0.001 mm
Tischbelastung: 120 kg
Gesamtinstallierte Leistung: 10 kW
Anzahl der Phasen: einphasig
Nennspannung: 220 V
Dauerbetrieb: 24 Stunden
Frequenz: 50/60 Hz
Schutzart: IP54

Technische Daten

• Nennausgangsleistung: 150W–1000W
• Bearbeitungsformat (L×B): 600 mm × 600 mm (kundenspezifisch)
• X-Achsen-Hub: 620 mm
• Y-Achsen-Hub: 620 mm
• Z-Achsen-Hub: 100 mm
• Geometrische Positioniergenauigkeit (X,Y,Z): ±0.01 mm
• Wiederholpositioniergenauigkeit (X,Y,Z): ±0.01 mm
• Maximale Leerfahrgeschwindigkeit: 80 m/min
• Maximale Beschleunigung: 1.0 G
• Schnittgeschwindigkeit: abhängig von Material und Dicke
• Schnittspaltbreite: 0.1–0.6 mm
• Kantenrauheit: Ra3.2–12.5 μm
• Grat der Schnittkante: 0.1–0.3 mm
• Mindeststellwert: 0.001 mm
• Tischbelastung: 120 kg
• Gesamtinstallierte Leistung: 10 kW
• Stromversorgung: 220 V, 50/60 Hz
• Schutzart: IP54
