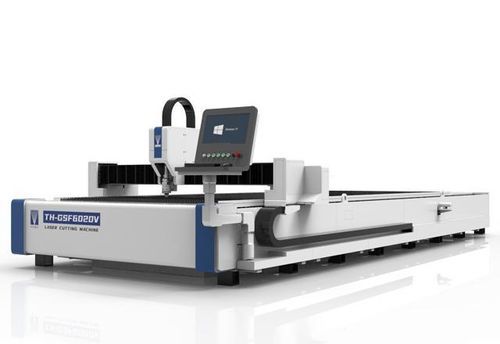

Laser-Schneidemaschine TH-GSF seriesfür Edelstahlfür Karbonstahlfür Kupfer
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Laser
- Bearbeitetes Material
- für Edelstahl, für Karbonstahl, für Kupfer
- Bearbeitetes Produkt
- für Bleche
- Anwendung
- für Industrieanwendungen, für die Automobilindustrie, für die Metallwarenindustrie
- Aufbau
- Großformat, Flachbett
- Weitere Eigenschaften
- Hochpräzision, Hochleistung, Hochleistung
- X-Hub
Min: 600 mm
(23,62 in)Max: 12.000 mm
(472,44 in)- Y-Hub
Min: 600 mm
(23,62 in)Max: 2.500 mm
(98,43 in)- Z-Hub
Min: 100 mm
(4 in)Max: 110 mm
(4 in)- Laserleistung
Min: 1.000 W
Max: 12.000 W
- Wiederholbarkeit
0,03 mm
(0,0012 in)- Höhe
1.900 mm
(75 in)
Beschreibung
Produktübersicht
Eigenschaften
Proben
Modelle und Hauptabmessungen
Technische Daten
- Produktname: GSF Flachbett-Laserschneidmaschine (TH-GSF Serie).
- Anwendungsbranchen: Blechbearbeitung; Küchenutensilien; Fahrgestell- und Schrankbau; Kühlgeräte; Umweltschutztechnik; Fahrzeugproduktion; Landmaschinen; Aufzugsfertigung; Stahlkonstruktionen.
Eigenschaften
- Verfügbare Laserleistungen: 1000–12000W je nach Modell und Konfiguration.
- Maschinenbett mit hochfest verschweißtem Rahmen und speziell ausgelegtem Aluminiumträger für Steifigkeit und Festigkeit.
- Hohe Präzision mit großem Übertragungsdrehmoment, geringer Übertragungsabweichung und guten dynamischen Eigenschaften.
- Adaptive optische Gestaltung und leistungsgeregelte Steuerung für effiziente Bearbeitung.
- X- und Y-Achsen werden von Präzisions-Schrägverzahnungen angetrieben.
- Zentralisierte Prozessdatenbank mit einstellbaren Prozessparametern.
Proben
- Messing-Schnittproben
- Edelstahl-Schnittproben
- Kohlenstoffstahl-Schnittproben
Modelle und Hauptabmessungen
- TH-GSF3015V — Laserleistung 1000–3000W, Z-Hub 110mm, Positioniergenauigkeit ±0.05mm/m, Wiederholgenauigkeit ±0.03mm, Bearbeitungsformat 3000×1500mm, Maschinenabmessungen 5150×2535×1900mm
- TH-GSF4020V — Laserleistung 1000–3000W, Z-Hub 110mm, Positioniergenauigkeit ±0.05mm/m, Wiederholgenauigkeit ±0.03mm, Bearbeitungsformat 4000×2000mm, Maschinenabmessungen 6200×2900×1900mm
- TH-GSF6020V — Laserleistung 1000–3000W, Z-Hub 110mm, Positioniergenauigkeit ±0.05mm/m, Wiederholgenauigkeit ±0.03mm, Bearbeitungsformat 6000×2000mm, Maschinenabmessungen 8150×2900×1900mm
- TH-GSF6025 — Laserleistung 3000–6000W, Z-Hub 110mm, Positioniergenauigkeit ±0.05mm/m, Wiederholgenauigkeit ±0.03mm, Bearbeitungsformat 6000×2500mm, Maschinenabmessungen 7790×3380×1900mm
- TH-GSF8025 — Laserleistung 3000–6000W, Z-Hub 110mm, Positioniergenauigkeit ±0.05mm/m, Wiederholgenauigkeit ±0.03mm, Bearbeitungsformat 8000×2500mm, Maschinenabmessungen 10050×3380×1900mm
- TH-GSF12025 — Laserleistung 6000–12000W, Z-Hub 110mm, Positioniergenauigkeit ±0.05mm/m, Wiederholgenauigkeit ±0.03mm, Bearbeitungsformat 12000×2500mm, Maschinenabmessungen 14500×3380×1900mm
- TH-GSF0606 — Laserleistung 1000–3000W, Z-Hub 100mm, Positioniergenauigkeit ±0.05mm/m, Wiederholgenauigkeit ±0.03mm, Bearbeitungsformat 600×600mm, Maschinenabmessungen 1750×1400×1920mm
Technische Daten
- Produkt-ID: 1475857164147511296
- Modellreihe: TH-GSF Serie
- Laserleistung (je nach Modell): 1000–12000W
- Z-Achsen-Hub: typ. 110mm (100mm für TH-GSF0606)
- Positioniergenauigkeit: ±0.05mm/m
- Wiederholgenauigkeit: ±0.03mm
- Verfügbare Bearbeitungsformate: von 600×600mm bis 12000×2500mm je nach Modell
- Maschinenabmessungen: je nach Modell unterschiedlich (siehe Modelle oben)
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
