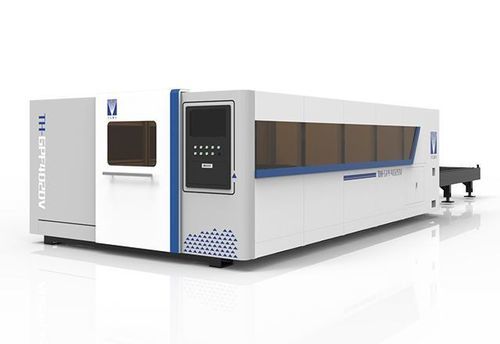

Laser-Schneidemaschine TH-GPF series

für Metallfür Aluminiumfür Edelstahl

Produktname
GPF Laserschneidanlage mit Doppel-Wechseltisch (Serie TH-GPF)

Branchen

• Blechbearbeitung
• Haushalts- und Küchenartikel
• Gehäuse- und Schrankfertigung
• Hardware-Schrankindustrie
• Kältetechnik
• Anlagen für Umweltschutz
• Automobilfertigung
• Landmaschinenbau
• Aufzugsherstellung
• Stahlbau

Materialien

• Metallbleche
• Stahlbleche (Kohlenstoffstahl)
• Edelstahlbleche
• Kupferbleche
• Aluminiumlegierungsbleche
• Verzinkte Bleche
• Elektrolytische Bleche
• Siliziumstahl
• Titanlegierungen
• Andere Metallwerkstoffe

Merkmale

• Bedienerzentriertes Bewegungssystem für flexible Handhabung und verbesserte Bedienbarkeit
• Geschlossener Portalrahmen mit Doppelantrieb und synchroner Wechseltischlösung zur Verkürzung von Lade-/Entladezeiten und Steigerung des Durchsatzes
• Hohe Maschinenstabilität: Portal aus hochfestem, extrudiertem Aluminiumprofil für geringes Gewicht und gute dynamische Reaktion
• X‑ und Y‑Achsen mit präziser Schraubenrad-/Schneckengetriebeübertragung zur Sicherstellung stabiler Schneidgenauigkeit
• Zentralisierte Prozessdatenbank mit einsatzbereiten und einstellbaren Prozessparametern

Spezifikationen (Tabelle)
Modell | Laserleistung | Z-Achsen-Hub | Positioniergenauigkeit | Wiederholgenauigkeit | Bearbeitungsformat | Max. Traglast (Wechseltisch) | Maschinengewicht | Maschinenabmessungen
TH-GPF3015 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 3000×1500 mm | 1.2 T | 6 T | 8500×2900×2000 mm
TH-GPF4020 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 4000×2000 mm | 1.5 T | 8.5 T | 10500×3450×2000 mm
TH-GPF6020 | 1500–6000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 6000×2000 mm | 2.0 T | 12 T | 14750×3450×2100 mm
TH-GPF6025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 6000×2500 mm | 2.8 T | 19.5 T | 15300×4100×2100 mm
TH-GPF8025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 8000×2500 mm | 3.6 T | 24 T | 19400×4100×2100 mm

Technische Daten

• Serie / Modelle: TH-GPF3015, TH-GPF4020, TH-GPF6020, TH-GPF6025, TH-GPF8025
• Laserleistungsbereich: 1.000 W bis 20.000 W je nach Modell
• Z-Achsen-Hub: 250 mm (Modelle bis 6020), 350 mm (6025 und 8025)
• Positioniergenauigkeit: ±0.03 mm/m
• Wiederholgenauigkeit: ±0.03 mm
• Bearbeitungsformate: von 3000×1500 mm bis 8000×2500 mm je nach Modell
• Maximale Traglast des Wechseltisches: von 1.2 T bis 3.6 T je nach Modell
• Maschinengewicht: von 6 T bis 24 T je nach Modell
• Maschinenabmessungen: variieren je nach Modell (siehe Tabelle oben)
