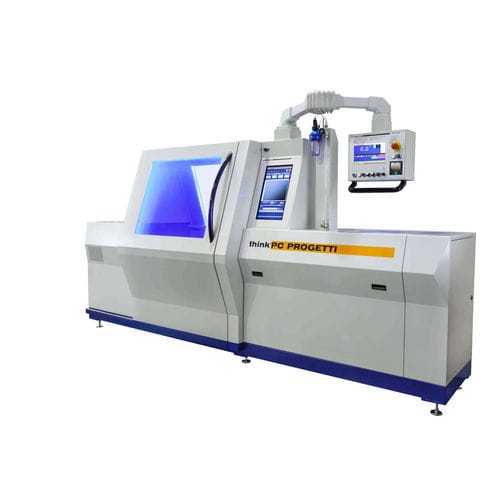

Druckprüfstand BO30-2CV/40SH

automatischmanuellPLC-gesteuert

Horizontaler Prüfstand mit kombinierter Spannvorrichtung. Die bewegliche Reaktionsbrücke wird von einer geschraubten Säule bewegt, die sicherstellt, dass während der Prüfungen keine äußeren Kräfte auf den Ventilkörper wirken. Ein proportional gesteuerter Hydraulikzylinder sorgt dafür, dass die mechanische Beanspruchung des Ventilkörpers auf ein Minimum reduziert wird, auch wenn die Dichtheitsprüfung von Angesicht zu Angesicht erfolgt. Ein BULLETS PROOF Rundumschutz ist vorgesehen, um Hochdruck-Gas/Wasser-Tests unter sehr sicheren Bedingungen durchzuführen. Das Öffnen der Tür wird durch die Regeln der visuellen Inspektion (automatischer Druckabbau vor der Inspektion) und des normalen Druckablassverfahrens bedingt. Im Untergeschoss ist ein Wassertank als Wasserreservoir für die Prüfverfahren installiert. Der Prüfprozess wird von einer elektronischen SPS und einem LCD-Touchscreen zusammen mit einer Zertifizierungssoftware TestREC gesteuert, die vollständig mit dem LAN-Netzwerk des Unternehmens verbunden ist. Eine vollständige LAN-Prüfstandskonfiguration und Datenerfassung ist gewährleistet. Um den Bedienern maximale Flexibilität zu bieten, ist eine doppelte Steuerung (AUTO / MAN) vorgesehen. REAKTIONSKRAFT : 40 TON (10% Mindestpressung) (siehe Tabelle der Arbeitsgrenzen) LÄNGE MIN - MAX : 0 - 550 mm MAX VENTILHÖHE : 900 mm SPALTE INNEN LICHTRAUM : 550 mm HÖHE DER DURCHFLUSSACHSEN : 830 mm WASSERBEHÄLTER IM UNTERGESCHOSS : 100 Liter ANSCHLÜSSE ERLAUBT : RF, RTJ BW, SW ANSCHLUSSART : Typ 3 - Kombiniert BEZUGSNORMEN : ISO, DIN, API, ANSI, ASTM, FCI, BS (andere auf Anfrage) FÜLLFLUSS : 70L/min VAKUUMPUMPE : 40m /h (Option) STANDARD-DURCHFLUSSMESSER : Digitaler Blasenzähler & Digitale Wassersäule MAX DRUCK : 4000 bar (Wasser) - 1050 bar (Gas) PNEUMATISCHE VERSORGUNG : 6.5 bar @ 1100 Nl/min ABMESSUNGEN (MECHANISCH) : 3500(L) x 1100(P) x 1600(H) mm
