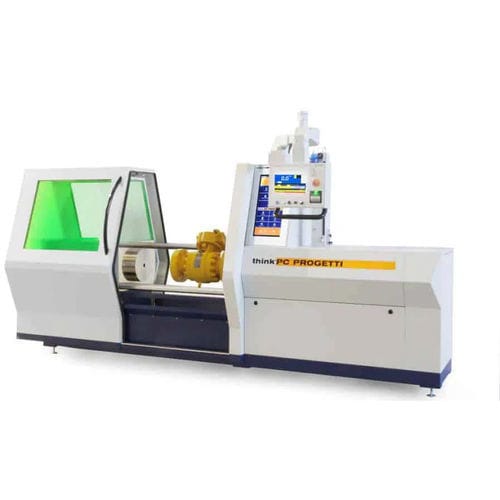

Druckprüfstand BO30-1V/40SH

HaltbarkeitLeckautomatisch

Horizontaler Prüfstand mit innerer Radialdichtungsklemmung. Die bewegliche Reaktionsbrücke wird durch eine geschraubte Säule bewegt, die sicherstellt, dass während der Prüfungen keine äußeren Kräfte auf den Ventilkörper wirken. Dieses Vorrecht macht es konform mit den am meisten verbreiteten internationalen Prüfnormen (Bohrungsstopfen). Ein BULLETS PROOF vollständiger Rundumschutz ist vorgesehen, um Hochdruck-Gas/Wasser-Tests unter sehr sicheren Bedingungen durchzuführen. Das Öffnen der Tür wird durch visuelle Inspektionsregeln (automatischer Druckabbau vor der Inspektion) und ein normales Druckablassverfahren bedingt. Im Untergeschoss ist ein Wassertank als Wasserreservoir für die Prüfverfahren installiert. Der Prüfprozess wird von einer elektronischen SPS und einem LCD-Touchscreen zusammen mit einer Zertifizierungssoftware TestREC gesteuert, die vollständig mit dem LAN-Netzwerk des Unternehmens verbunden ist. Eine vollständige LAN-Prüfstandskonfiguration und Datenerfassung ist gewährleistet. Um den Bedienern maximale Flexibilität zu bieten, ist eine doppelte Steuerung (AUTO / MAN) vorgesehen. REAKTIONSKRAFT : 40 TONN (siehe Tabelle der Arbeitsgrenzen) LÄNGE MIN - MAX : 50 - 680 mm MAX VENTILHÖHE : 900 mm SPALTEN INNEN LICHTRAUM : 550 mm HÖHE DER DURCHFLUSSACHSEN : 830 mm WASSERBEHÄLTER IM UNTERGESCHOSS : 100 Liter ANSCHLÜSSE ERLAUBT : RF, RTJ (Bohrung gefräst), BW, SW ANSCHLUSSSTIL : Typ 2 - Bohrungsstopfen BEZUGSNORMEN : ISO, DIN, API, ANSI, ASTM, FCI, BS (andere auf Anfrage) FÜLLSTROM : 70L/min VAKUUMPUMPE : 40m /h (Option) STANDARD-DURCHFLUSSMESSER : Digitaler Blasenzähler & Digitale Wassersäule MAX DRUCK : 4000 bar (Wasser) - 1050 bar (Gas) PNEUMATISCHE VERSORGUNG : 6,5 bar @ 1100 Nl/min ELEKTRISCHE VERSORGUNG : 3PH + T, 400V@50Hz, 5KW (andere auf Anfrage) ABMESSUNGEN (MECH) : 3500(L) x 1100(P) x 1600(H) mm
