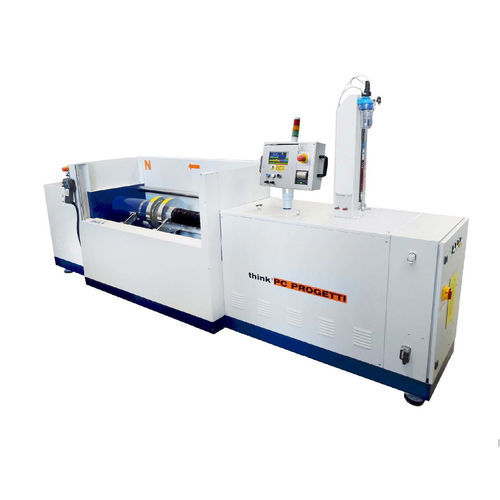

Druckprüfstand BO30-2CV/40P

HaltbarkeitLeckPLC-gesteuert

Horizontaler Prüfstand mit kombinierter Spannvorrichtung: innere Radialdichtung und Pressenspannvorrichtung. Die bewegliche Reaktionsbrücke wird von einer geschraubten Säule bewegt, die eine völlige Abwesenheit von äußeren Kräften auf den Ventilkörper gewährleistet. Ein Hydraulikzylinder kann mit oder ohne Proportionalsteuerung eine Pressung vornehmen. Dank dieser Eigenschaft entspricht es den am meisten verbreiteten internationalen Prüfnormen. Im Keller ist ein Wasserbehälter als Wasserreservoir für die Prüfverfahren installiert. Der Testprozess wird durch eine elektronische SPS und einen LCD-Touchscreen gesteuert. Die Testdaten können auf einem 24-Cln-Thermodrucker direkt im Testbereich ausgedruckt oder über eine serielle Verbindung (Standard) auf einen Windows-basierten PC mit TesREC-Zertifizierungssoftware heruntergeladen werden. Die Sicherheit des Bedieners wird durch einen Frontschutz mit automatischer Öffnung gewährleistet. REAKTIONSKRAFT : 40 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen) VENTILLÄNGE MAX : 650mm VENTILLÄNGE MIN : 50mm SÄULE INNEN LICHTBREITE : 460mm Höhe der Fließachsen : 830mm WASSERBEHÄLTER IM UNTERGESCHOSS : 100Liter KLEMMSTIL : Typ 3 - kombinierte Klemmung SPANNKRAFTSTEUERUNG : Ein/Aus & Proportional (Option) FÜLLFLUSS : 50Liter/min VAKUUMPUMPE : 36m2/h(Option) STANDARD-DURCHFLUSSMESSER : Siehe Tabelle MAX DRUCK : 700 -1380 - 2000 - 4000 bar (Wasser) 450 - 700 bar (Gas) PNEUMATISCHE VERSORGUNG : 6,5 bar @ 1100 Nl/min ELEKTRISCHE VERSORGUNG : 3PH + T, 400V@50Hz, 5KW(andere auf Anfrage) ABMESSUNGEN : 2810(L) x 600(P) x 1670(H)
