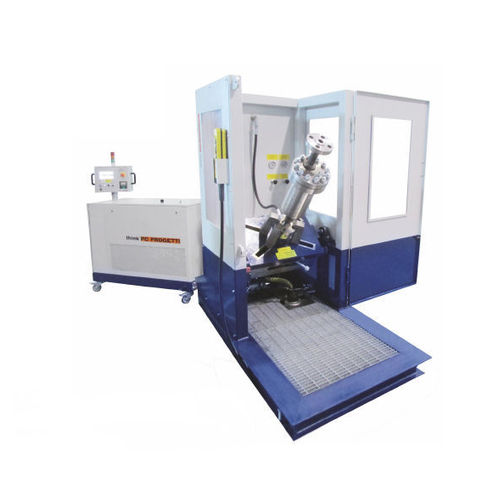

Schrägstellbare Prüfstand BOR-M/20P

DruckLeckmanuell

PRATZENKLEMMUNG + TRAGBARE KLEMMVORRICHTUNG Kippbare Einzel-/Doppelpratzenklemmung mit bodenfester Pratzenklemmung und einer optionalen tragbaren Klemmvorrichtung. Die Klauenklemmung kann nur an geflanschten Armaturen durchgeführt werden. Es ermöglicht die Prüfung der mechanischen Beanspruchung des Flanschhalses während der Testdurchführung. Außerdem hat die Spannkraft keinen Einfluss auf das Verhalten des Ventilsitzes während der Prüfung, da keine äußeren Kräfte einwirken. Sogar eine VISUELLE Prüfung des Ventilsitzes während der Prüfung ist möglich. Ein gepanzertes Verkleidungssystem gewährleistet die Sicherheit der Bediener. Der Prüfstand wird von der SKMM-100 Druckbeaufschlagungsvorrichtung gesteuert; REAKTIONSKRAFT: 20 TONNEN MAX FLANGE Ø : 200 mm MIN FLANSCH-Ø: 90 mm FLANSCHDICKE MAX : 10/65mm NEIGUNGSWINKEL : 90° WASSERBEHÄLTER IM UNTERGESCHOSS : 100 Liter ERLAUBTE ANSCHLÜSSE : RF, RJ KLEMMENSTIL : Typ 5 - nur Krallen ABMESSUNGEN (MECH) : 1020 (L) x 1940 (T) x 1800 (H)
