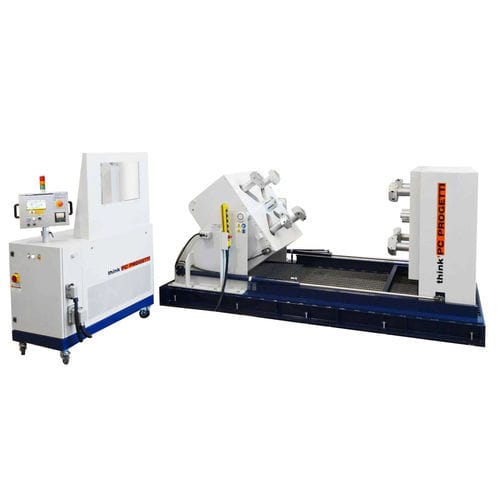

Schrägstellbare Prüfstand BOR-M/200

DruckLeckautomatisch

DOPPELPRATZENKLEMMUNG MIT KIPPBARER BRÜCKE Horizontaler Prüfstand mit Doppelpratzenklemmung und einseitig kippbar. Die rechte Seite ist zur Anpassung an die Ventillänge beweglich. Die Klauenklemmung kann nur an geflanschten Armaturen durchgeführt werden. Sie ermöglicht die Prüfung der mechanischen Beanspruchung des Flanschhalses während der Prüfung. Außerdem hat die Spannkraft keinen Einfluss auf das Verhalten des Ventilsitzes während der Prüfung, da keine äußeren Kräfte wirken. Der Prüfstand wird von der Druckbeaufschlagungsvorrichtung SKA-100 gesteuert REAKTIONSKRAFT : 200 TONNEN LÄNGE MAX : 1700 mm LÄNGE MIN : 100 mm Flanschdurchmesser MAX : 700 mm FLANSCHDURCHMESSER MIN : 120 mm FLANSCHDICKEN MAX : 100 mm FLANSCHDICKE MIN : 0 mm HÖHE DER DURCHFLUSSACHEN : 1070 mm WASSERBEHÄLTER IM UNTERGESCHOSS : 800 Liter ca. ERLAUBTE ANSCHLÜSSE : RF, RJ KLEMMSTIL : Typ 6 - Doppelklauenklemmung ABMESSUNGEN (MECH) : 3500 (L) x 1800 (T) x 1625 (H) mm
