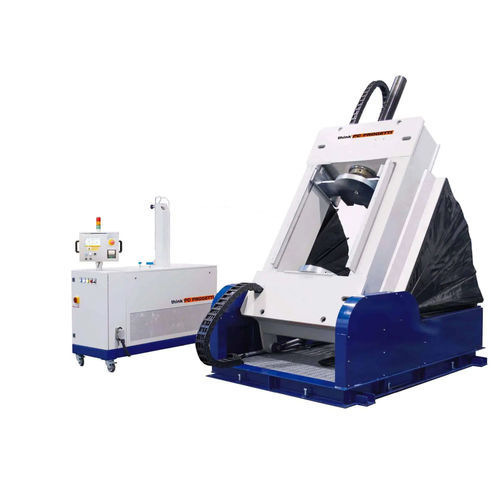

Schrägstellbare Prüfstand BOR-1V/200

DruckLeckmanuell

BOHRPFROPFENKLEMMUNG MIT 90° KIPPMÖGLICHKEIT Horizontaler Prüfstand mit Bohrungsstopfenklemmung: innere Radialdichtungseinrichtungen. Die bewegliche Reaktionsbrücke wird durch eine geschraubte Säule bewegt, die sicherstellt, dass keine äußeren Kräfte auf den Ventilkörper wirken. Diese Eigenschaft ermöglicht die Einhaltung der gängigsten internationalen Prüfnormen. Außerdem kann die Durchflussachse des Ventils um 90° gekippt werden, je nach der vom Kunden gewünschten Prüfposition. Im Untergeschoss ist ein Wasserbehälter als Wasserreservoir für die Prüfverfahren installiert. Der Prüfprozess wird durch SKA-100 Druckbeaufschlagung SKID gesteuert. REAKTIONSKRAFT : 200 TON (siehe Tabelle der Arbeitsgrenzen) LÄNGE MAX : 1000 mm LÄNGE MIN : 100 mm SÄULEN INNERER ABSTAND : 900 mm BELASTUNGSHÖHE : Horizontal 720 mm / Vertikal 1020 mm DREHWINKEL : 90° WASSERKANAL IM UNTERGESCHOSS : 600 Liter ANSCHLÜSSE ERLAUBT : RF, RTJ, BW, SW ANSCHLUSSSTIL : Typ 2 - Bohrungsstopfen ABMESSUNGEN (MECH) : Horizontal : 1920(L) x 3500(T) x 970(H) mm Vertikal : 2500(L) x 2820(T) x 3700(H) mm
