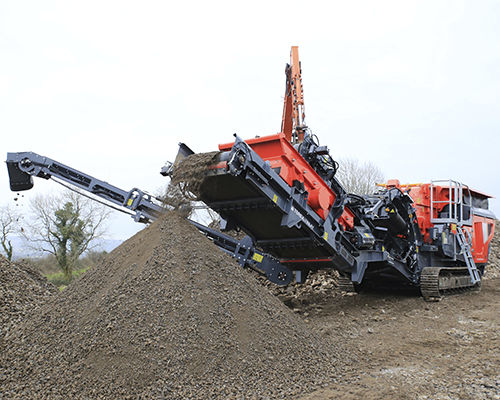

Schlagbrecher IC-100RS

mobildieselbetriebenauf Raupen

Produktübersicht
Finlay® IC-100RS ist ein mobiler Prallbrecher mit horizontalem Direktantriebsrotor Ø860 mm x 830 mm und variabler Drehzahlregelung sowie einem integrierten Einzeldeck-Sieb 2,44 m x 1,2 m. Das Sieb-/Rückführungsmodule lässt sich zum Betrieb im offenen Kreislauf abnehmen. Einsatzbereiche sind Steinbruch, Rückbau und Recycling auf einer kompakten mobilen Plattform.

Anwendungen

• Steinbruch
• Bergbau
• Rückbau / Demontage
• Recycling (Beton, Asphalt)

Hauptmerkmale

• Prallbrecherbox mit Direktantrieb Ø860×830 mm und unabhängigem Riemenspanner.
• Variable Rotordrehzahlsteuerung zur Anpassung von Produktform und Durchsatz.
• Hydraulische Abdeckeneinstellung mit Überlastschutz gegen nicht zerkleinerbare Einschlüsse.
• Integriertes Einzeldeck-Sieb 2,44 m x 1,2 m; schnell abnehmbar für offenen Kreislauf.
• Elektronische Steuerung überwacht und regelt die VGF‑Drehzahl für gleichmäßige Beschickung.
• Rückführband hydraulisch schwenkbar zwischen geschlossenem Kreis und Haldenbetrieb.

Bauteile

• Hauptband: Nennbandbreite 900 mm; Vollbandlänge mit Prallleisten an der Einlaufstelle; klappbarer Kopfbereich; Absenkvorrichtung für Wartung; Austragshöhe ≈3,0 m.
• Prallbrecherbox: Rotor Ø860 mm × 830 mm; Einlauföffnung ca. 860×720 mm; Drehzahlbereich Rotor 750–900 U/min; Direktantrieb über Kupplung.
• Fahrwerk: Kettenbreite 400 mm; Steigfähigkeit ≈30°; zwei Fahrstufen als Standard.
• Bypass‑Band (Option): Bandbreite 500 mm; Austragshöhe ≈2,48 m; hydraulisch einklappbar.
• Rückführband: Bandbreite 500 mm; Austragshöhe beim Halden ≈3,1 m; hydraulisch schwenkbar.
• Feinband: Bandbreite 1000 mm; Austragshöhe ≈2,5 m.
• Sieb: Einzeldeck 2,44×1,2 m; Siebwinkel ≈25°; Gesamtsiebfläche ≈2,93 m²; RS‑Modul abnehmbar.
• Trichter / Beschicker: Trichtervolumen ≈2,6 m³; Beschickungshöhe ≈3,0 m; Hinterbreite 2,0 m; Vorabsiebfläche 1080×810 mm.

Technische Daten

• Netto‑Motorleistung: Tier 3 – John Deere 260 PS (≈194 kW) | Tier 4F / Stage V – Volvo 275 PS (≈205 kW).
• Rotorgröße: Ø860 mm × 830 mm (Ø34” × 33”).
• Rotordrehzahlbereich: 750–900 U/min.
• Betriebsgewicht: ≈29.300 kg (64.595 lbs).
• Transportmaße: Höhe ≈3,0 m | Breite ≈2,55 m | Länge ≈13,3 m.
• Arbeitsmaße: Höhe ≈3,8 m | Breite ≈5,13 m | Länge ≈13,3 m.
• Trichtervolumen: ≈2,6 m³.
