Schlagbrecher IC-110RS

mobilfür BaustoffeSekundär

Übersicht

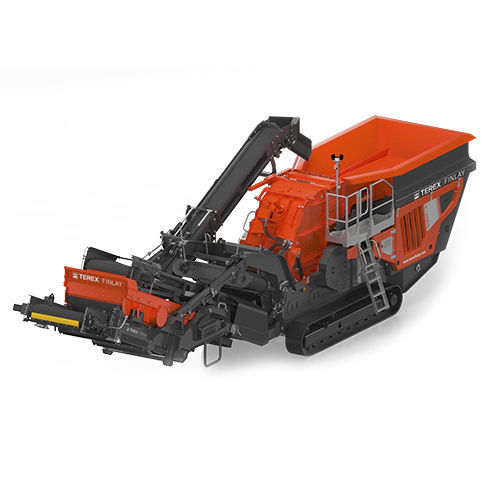

Der mobile Prallbrecher IC-110RS Terex® Finlay vereint eine horizontal angeordnete Direktantriebs-Brechkammer und ein eingebautes Einzeldeck-Sieb auf einem kettengeführten Fahrwerk. Entwickelt für Steinbrüche, Abbruch, Recycling und Lohnbrecher-Einsätze, bei denen eine kompakte, transportfähige Anlage mit schneller Aufstellung benötigt wird.

Hauptmerkmale

• Direktantrieb der Brechkammer mit variabler Rotorgeschwindigkeit zur Optimierung der Produktform und Kraftstoffeffizienz (Rotor Ø1034 mm x 1000 mm).
• Abnehmbares Einzeldeck-Sieb 2,74 m x 1,5 m für schnellen Umbau auf offenen Kreislauf.
• Hydraulisch verstellbare Platten und hydraulischer Überlastschutz für die Brechkammer.
• Drehbares Rückführband für geschlossene Rückführung oder Abwurf von Überkorn.
• Onboard T-Link Telematik serienmäßig (Abo-Bedingungen laut Hersteller).

Module / Komponenten

• Aufgabetrichter / Beschicker: Volumen 3,3 m3; Beschickungshöhe 3,13 m; Rückbreite 2,0 m; Zuführ-Siebfläche 1500 x 950 mm.
• Hauptförderband: Bandbreite 1000 mm, Vollausführung mit Prallstegen im Einlauf; hydraulische Absenkung für Wartung; Abwurfhöhe ca. 3,42 m.
• Feinband: Bandbreite 1200 mm; Abwurfhöhe ca. 3,0 m.
• Rückführband: Bandbreite 500 mm; Abwurfhöhe bis zu 3,8 m; hydraulisch drehbar für Moduswechsel.

Einsatz und Betrieb
Geeignet für Recycling von Beton und Asphalt, Abbrucheinsätze und Steinbruchoperationen. Das schnelle Entfernen von Sieb und Bändern ermöglicht den Einsatz im offenen Kreislauf für leistungsstarke primäre oder sekundäre Zerkleinerung. Kompakte Transportmaße und das kettengeführte Fahrwerk erleichtern die Mobilisierung auf der Baustelle und den Einsatz durch Lohnunternehmer.

Technische Daten

• Modell: IC-110RS
• Marke: Terex® Finlay
• Netto-Motorleistung: Volvo 315 hp (Varianten Tier 3 / Tier 4F / Stage V).
• Rotorgröße: Ø1034 mm x 1000 mm; Einlauföffnung 1030 x 790 mm; Drehzahlbereich 630–800 rpm.
• Trichtervolumen: 3,3 m3.
• Betriebsgewicht: ca. 35.600 kg.
• Transportmaße (ca.): Höhe 3,18 m | Breite 2,9 m | Länge 14,76 m.
• Siebgröße: 2,74 m x 1,5 m (Einzeldeck).
• Bandbreiten: Haupt 1000 mm, Fein 1200 mm, Rückführung 500 mm.
• Optionen: Unterwanne-Förderer, automatische Sekundärplattenverstellung, zusätzliche hydraulische Schutzvorrichtungen.
