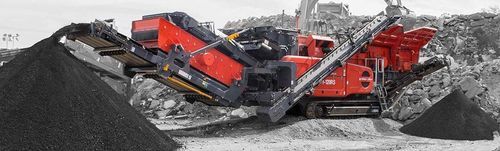

Schlagbrecher IC-110

mobilkompakt

Übersicht
Der kompakte Prallbrecher IC-110 wurde für hohe Produktivität in Steinbrüchen, bei der Verarbeitung von Abrissmaterial und beim Recycling von Stahlbeton und Asphalt entwickelt. Die Maschine verfügt über eine Prallbrecherbox mit Direktantrieb Ø1034 x 1000 mm (Ø41,5" x 40") mit variabler Rotordrehzahl und hydraulischer Unterstützung zur Einstellung der Prallplatten. Ein hydraulischer Überlastschutz ist serienmäßig eingebaut. Für Recycling- und Abrissanwendungen ist optional ein Unterwagenzuführer verfügbar.

Anwendungen

• Steinbruchbetrieb
• Bergbau
• Abriss
• Recycling von Beton und Asphalt

Hauptmerkmale

• Prallbrecherbox mit Direktantrieb Ø1034 x 1000 mm und unabhängigem Riemenspannsystem für schnelle Einstellung
• Fortschrittliche elektronische Steuerung überwacht und regelt die Geschwindigkeit des Vibrationsgrizzly-Zuführers für eine konstante Beschickung
• Vollhydraulische Einstellung der Prallplatten für sichere und effiziente Einstellung
• 4-Schlagleisten-Rotor mit zwei Prallplatten für hohe Zerkleinerungsgrade und gleichmäßige Produktform

Aufgabetrichter / Zuführer

• Kapazität: 3,3 m³ (4,3 yd³)
• Aufgabehöhe: 3,13 m (10'3")
• Rückbreite der Zuführung: 2,00 m (6'7")
• Siebfläche (falls montiert): 1500 x 950 mm (5' x 3'2")

Hauptband

• Bandbreite: 1000 mm (40")
• Hauptband in voller Länge mit Prallstegen am Zuführungspunkt
• Hauptband hydraulisch absenkbar für Wartungsarbeiten
• Auswurfhöhe: 3,42 m (11'3")

Prallbrecherbox

• Rotordurchmesser: Ø1034 mm (41,5")
• Rotorbreite: 1000 mm (40")
• Aufgabeöffnung: 1030 mm x 790 mm (41" x 31")
• Drehzahlbereich Rotor: 630–800 U/min
• Antriebsart: Direktantrieb über Kupplung mit hydraulischem Überlastschutz

T-Link Telematik
T-Link Telematik-Hardware und -Software mit siebenjährigem kostenlosem Datenabonnement sind serienmäßig zur Fernüberwachung und Flottenverwaltung installiert.

Fahrwerk

• Optionale Bandbreite auf dem Fahrwerk: 400 mm (16")
• Steigfähigkeit: 30°
• Kettengeschwindigkeit: 2-Gang-Antriebsmotor serienmäßig

Technische Daten

• Netto-Motorleistung: Tier 3 - Volvo 315 hp | Tier 4F / Stage V - Volvo 315 hp (ca. 235 kW)
• Rotorgröße: Ø41,5" x 40" / Ø1034 mm x 1000 mm
• Betriebsgewicht: 63.934 lbs / 29.000 kg
• Transportmaße: Height 10'5" | Width 8'4" | Length 32'11" / Height 3,16 m | Width 2,55 m | Length 10,00 m
• Arbeitsmaße: Height 12'2" | Width 17'1" | Length 41'5" / Height 3,70 m | Width 5,20 m | Length 12,62 m
• Rotordrehzahl: variabel 630–800 U/min; 4-Schlagleisten-Rotor
• Zuführung: Vibrationsgrizzly-Zuführer mit elektronischer Geschwindigkeitsregelung; optionaler Unterwagenzuführer für Recycling/Abriss
