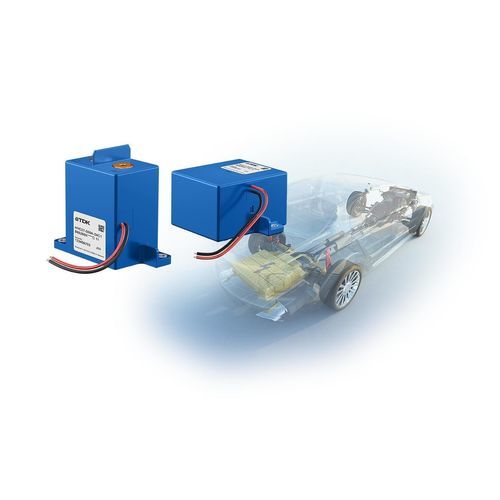

Sicherheitsschütz HVC

Hochleistungmagnetisch-induktivelektromechanisch

Übersicht
Die TDK HVC (High‑Voltage Contactor) Serie ist für sicherheitsrelevante DC‑Trennungen bei hohen Spannungen und Strömen ausgelegt, insbesondere für Lithium‑Ionen‑Batteriesysteme. Die Geräte nutzen eine gasgefüllte keramische Lichtbogenkammer auf Basis von Gasrohrtechnologie, um schnelle und reproduzierbare Trennungen in Industrie‑, Automotive‑ und Energiespeicheranwendungen zu gewährleisten.

Kernaussage
Gasgefüllte Schütze zur Sicherheitsabschaltung bis 1500 V DC und 750 A DC.

Produktportfolio (Übersichtstabelle)
Serie: HVC43 | HVC45 | HVC27 | HVC50
Strom bis [A DC]: 250 | 300 | 500 | 750
Spannung bis [V DC]: 1000 | 1000 | 1000 | 1500
Konstruktion: Einzelspule | Einzelspule | Einzelspule oder Doppelspule | Doppelspule
Bidirektionales Design: ✔ | ✔ | ✔ | ✔
Hilfskontakte: Mit und ohne mechanischen Kontakt | Mechanischer Kontakt (in Entwicklung) | Kontakt mit Hall‑Sensor (optional) | Mechanischer Kontakt
Größe [mm] (l x w x h): 74.5 x 40.4 x 78.0 (ohne HK); 74.5 x 40.5 x 78.0 (mit HK) | 74.3 x 42.5 x 86.5 | 92.5 x 44.0 x 89.0 | 107.3 x 94.2 x 141.0
Gewicht [g]: ~300 | ~390 | ~500 | ~1600

Funktion
Das HVC‑Design verwendet eine verschiebbare Ankerplatte in einer hermetisch abgeschlossenen, gasgefüllten Keramikkammer. Ein Elektromagnet bewegt die Ankerplatte, um den Kontakt zu öffnen und den hohen Gleichstrom zu unterbrechen. Beim Öffnen kann ein Lichtbogen entstehen; die gasgefüllte Lichtbogenkammer und die Geometrie minimieren Lichtbogendauer und Kontakt­erwärmung, um eine zuverlässige Abschaltung zu gewährleisten.

Merkmale

• Schnelles, präzises Schalten: Die gasgefüllte Keramik‑Lichtbogenkammer ermöglicht kurze Löschzeiten (typ. ~1,2 ms klarer Bruch) und reduziert Kontakt­erwärmung sowie EMI gegenüber typischen Schützen.
• Betriebliche Vorteile: Geringere Kontakt­erwärmung, geringeres Festkleben‑Risiko, reduzierte EMI.
• Kontaktlose Feststellungsüberwachung — Hall: Optionales Hall‑Sensor‑Feedback als NC oder NO; >1 Mio. Schaltzyklen; tack‑welding‑resistent; ProFET‑Technologie bietet Kurzschlussfestigkeit; Hall‑Sensor erkennt nur den Südpol des Anzeige‑Magnets und ist unempfindlich gegenüber lateralen Störfeldern.
• Mechanische Feststellungserkennung: Mechanischer Hilfskontakt mechanisch mit dem Hauptkontakt gekoppelt (Spiegelkontakt), normalerweise geschlossen (NC), konform zu IEC60947‑4‑1 und IEC60947‑5‑1 sofern anwendbar.
• Einzelspule vs. Doppelspule: Einzelspule: kein zusätzlicher Schaltstrom beim Schließen; Betriebsleistung ≈6 W (0,5 A @ 12 V). Doppelspule: hoher Einschaltstrom ≈38 W (3,2 A @ 12 V) für 80–120 ms, niedrige Halteleistung ≈4,2 W (0,35 A @ 12 V), Hot‑Restart <1 s; Doppelspule erhöht Lebensdauer in Tests um >50 %.
• Bipolare Kontakte: Bipolares Kontakt‑Design erlaubt Anschluss unabhängig von der Polarität — nützlich für Montage und für Laden/Entladen ohne zweiten Schütz.
• Zuverlässigkeit & Zertifizierungen: Ausgelegt für >1 Mio. mechanische Schaltzyklen, sofern anwendbar; CE (Niederspannungsrichtlinie 2014/35/EC); UL 60947‑4‑1 (File No: E491412); Werke nach ISO 9001, IATF 16949, ISO 14001 zertifiziert; AEC‑Q200 Tests referenziert; Betrieb bis 1200 V DC und Dauerstromfähigkeit bis 750 A je nach Modell.

Anwendungen (Auswahl)

• DC‑Ladegeräte
• Elektrische und Nutzfahrzeuge
• Energiesspeichersysteme (ESS)
• Batterie‑Verteilerboxen

Dokumentation & Produktdaten
Modellspezifische Datenblätter und Produktdaten sind für die einzelnen HVC‑Modelle verfügbar und enthalten Nennspannung der Spule, maximale Betriebs­spannungen, Dauerstromwerte, Spulentyp, Optionen für Hilfskontakte und Bestellcodes.

Technische Daten

• Serienbezeichnung: HVC series
• Betriebsspannungsbereich (Beispiele): bis 1000 V DC (HVC43 / HVC45 / HVC27), bis 1500 V DC (HVC50)
• Dauerbetriebsstrom (Beispiele): 250 A, 300 A, 500 A, 750 A (modellabhängig)
• Make/Break Löschzeit (typ.): ~1,2 ms (klarer Bruch)
• Konstruktionsarten: Einzelspule, Doppelspule (modellabhängig)
• Hilfskontakt: mechanische Optionen, Hall‑Sensor‑Feedback (optional)
• Bidirektionales Schalten: ja (bipolare Kontakte)
• Typische Abmessungen (l x w x h mm): siehe Portfolio‑Tabelle oben
• Typische Gewichte (g): ~300 bis ~1600 je nach Modell
• Normen & Prüfungen: IEC/UL/AEC‑Q200 Referenzen soweit zutreffend
