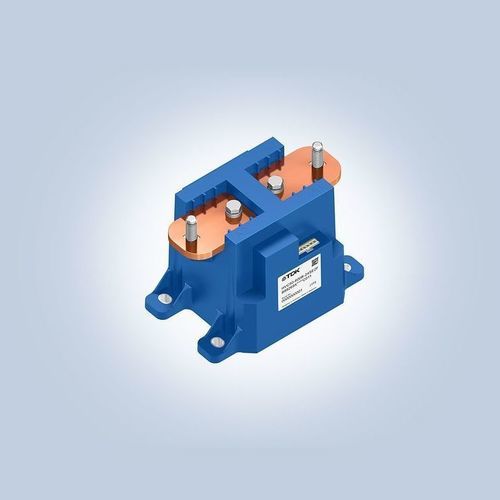

Leistungsschütz HVC50 series

Hochleistungmagnetisch-induktivelektromechanisch

Übersicht
TDK Corporation stellt den HVC50 vor, ein Gleichstrom-Schütz für hohe Spannungen, entwickelt zum Verbinden oder Trennen von Lithium‑Ionen‑Batterien bis 1500 V für Traktionsanwendungen, Energiespeichersysteme (ESS) und Megawatt-Ladesysteme (MCS). Der HVC50 ermöglicht schnelle DC-Trennvorgänge, bidirektionale Hauptanschlüsse und verfügt über Lösungen zur sicheren Lichtbogenauslöschung sowie zur zuverlässigen Integration in anspruchsvollen Industrie- und Fahrzeugumgebungen.

Hauptanwendungen

• Traktionsbatteriesysteme
• Energiespeichersysteme (ESS)
• Megawatt-Ladesysteme (MCS)

Hauptmerkmale und Vorteile

• Maximale Unterbrechung: 1000 A (DC) bei 1500 V (DC)
• Dauerbetrieb: bis zu 750 A (DC) bei 1500 V (DC)
• Bidirektionale Hauptanschlüsse (keine Polarität erforderlich)
• Hilfskontakt als Spiegelkontakt für Schaltfeedback (IEC 60947-4-1)
• Doppelspulen-Design für 12 V oder 24 V Betriebsspannung
• Spulenanschluss mit TVS-Diode geschützt
• RoHS-konform

Wichtige Daten
Typ | Bestellcode | Spulenspannung [V] | Dauerstrom [A] | Temporäre Überstrombelastung (1 min) [A]
HVC50-400B-12MCE2 | Auf Anfrage | 12 | 400 | 650
HVC50-400B-24MCE2 | Auf Anfrage | 24 | 400 | 650
HVC50-600B-12MCE2 | B88269X7630C011 | 12 | 600 | 1000
HVC50-600B-24MCE2 | B88269X6140C011 | 24 | 600 | 1000
HVC50-750B-12MCE2 | B88269X8020C011 | 12 | 750 | 1000
HVC50-750B-24MCE2 | B88269X7910C011 | 24 | 750 | 1000

Technische Spezifikationen

• Nenn-DC-Spannungsfähigkeit: bis zu 1500 V
• Einzelereignis-Trennung: bis zu 1500 V und bis zu 1000 A (DC) in weniger als 30 ms
• Dauerstrombewertung: bis zu 750 A (DC)
• Bidirektionale Hauptanschlüsse (keine Polarität erforderlich)
• Keramische Lichtbogenkammer, gasgefülltes Design für schnelle und sichere Lichtbogenauslöschung
• Integrierter Spiegelkontakt gemäß IEC 60947-4-1 für Schaltfeedback
• Doppelspulenbetrieb für 12 V oder 24 V Betriebsspannungen
• Schaltleistung: 50 W; Spulenleistung im Dauerbetrieb: 6 W (eine Spule kann nach ~200 ms abgeschaltet werden, um die Dauerleistung zu reduzieren)
• Spulenanschluss mit TVS-Diode geschützt
• Gewicht: 1,7 kg
• Abmessungen: 97.8 x 140 x 94.2 mm
• Zertifizierungen: CE, UKCA, UL
• RoHS-konform
