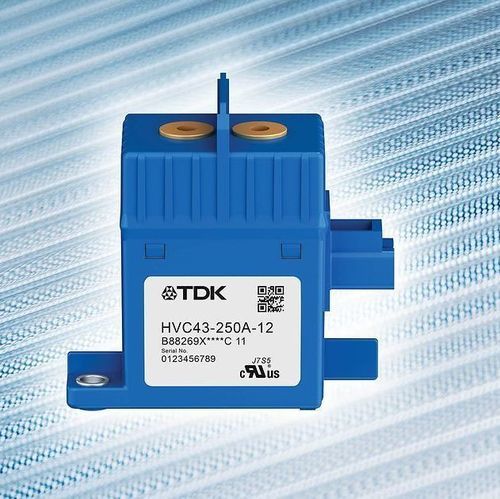

Elektromechanisches Schütz HVC43 series

DCHochstromzweipolig

Produktübersicht
Die HVC43-Serie (B88269X3**0C011) von TDK Corporation ist eine Reihe bipolarer Hochspannungs-DC-Schütze mit Dauerströmen von 150 A DC, 200 A DC und 250 A DC sowie Betriebs­spannungen bis 1000 V DC. Spulen sind in 12 V DC oder 24 V DC verfügbar; die Spulenaufnahme beträgt 6 W. Die Geräte messen 78 x 40,4 x 74,5 mm (L x B x H) und wiegen 300 g, etwa 30 % kleiner und leichter als die früheren Typen HVC200/HVC300/HVC500 (für bis zu 1200 V DC und 500 A DC ausgelegt). Jedes Schütz verfügt über eine hermetisch dichte, gasgefüllte keramische Lichtbogenkammer für die schnelle Unterbrechung hoher DC-Ströme und ist für die schnelle Abschaltung von Lithium‑Ionen‑Batteriestömen in Fahrzeugen, Ladestationen und Energiespeichersystemen ausgelegt.

Hauptanwendungsbereiche

• Schnelle Abschaltung hoher Gleichströme von Lithium‑Ionen‑Fahrzeugbatterien
• Ladestationen (EV‑Infrastruktur)
• Energiespeichersysteme (ESS)

Hauptmerkmale

• Bipolares DC‑Design für zuverlässige bidirektionale Unterbrechung
• Schaltvermögen bis 1000 V DC und 250 A DC
• Hermetisch dichte, gasgefüllte keramische Lichtbogenkammern für schnelle Löschung
• Kompakte Abmessungen (78 x 40,4 x 74,5 mm) und geringes Gewicht (300 g)
• Spulenoptionen: 12 V DC oder 24 V DC, Spulenaufnahme 6 W

Eigenschaften

• HVC43-150A-12 | Dauerstrom: 150 A DC | Spulenspannung: 12 V DC | Bestellcode: B88269X3230C011
• HVC43-150A-24 | Dauerstrom: 150 A DC | Spulenspannung: 24 V DC | Bestellcode: B88269X3330C011
• HVC43-200A-12 | Dauerstrom: 200 A DC | Spulenspannung: 12 V DC | Bestellcode: B88269X3220C011
• HVC43-200A-24 | Dauerstrom: 200 A DC | Spulenspannung: 24 V DC | Bestellcode: B88269X3340C011
• HVC43-250A-12 | Dauerstrom: 250 A DC | Spulenspannung: 12 V DC | Bestellcode: B88269X3210C011
• HVC43-250A-24 | Dauerstrom: 250 A DC | Spulenspannung: 24 V DC | Bestellcode: B88269X3350C011

Technische Daten

• Serie / Modell: HVC43 series
• Bestellcodes: B88269X3230C011, B88269X3330C011, B88269X3220C011, B88269X3340C011, B88269X3210C011, B88269X3350C011
• Dauerstrombereich: 150 A DC, 200 A DC, 250 A DC
• Maximale Betriebsspannung: bis zu 1000 V DC
• Verfügbare Spulenspannungen: 12 V DC, 24 V DC
• Spulenaufnahme: 6 W
• Ausführung: bipolarer DC‑Contactor
• Lichtbogenkammer: hermetisch dicht, keramisch und gasgefüllt
• Abmessungen (L x B x H): 78 x 40,4 x 74,5 mm
• Gewicht: 300 g
• Relative Größe/Gewicht: ca. 30 % kleiner und leichter als die Familien HVC200/HVC300/HVC500
• Hauptanwendungen: Batterieabschaltungen in Fahrzeugen, Ladestationen, Energiespeichersysteme
