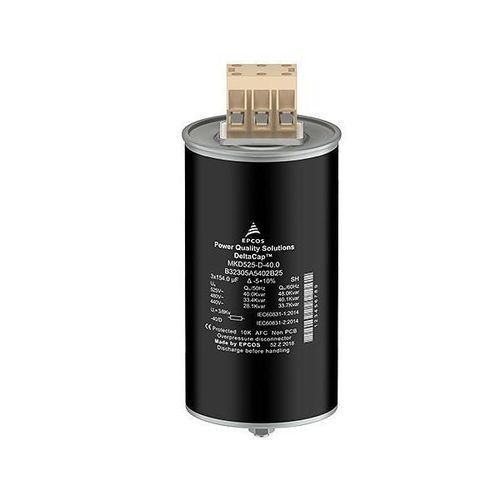

Kondensator / metallisierte Polypropylenfolie DeltaCap™ X

zylindrischSchraubfür Industrieanwendungen

Produktübersicht
Auf Basis der metallisierten Polypropylen‑Technologie (MKP) mit gestapelten Wicklungen sind die DeltaCap™ X Black Premium Kondensatoren für Blindleistungsregelung (PFC) im Niederspannungsbereich und für anspruchsvolle Industrieumgebungen entwickelt. Das kompakte schwarze Aluminiumgehäuse mit Gewindestift bietet selektive Leistungen und einen breiten Nennspannungsbereich für dreiphasige Anwendungen.

Anwendungen

• Automatische PFC‑Bänke
• Feste Kompensation (z. B. Motorenkompensation)
• Dynamische PFC
• Abgestimmte und entstimmte PFC‑Systeme

Merkmale

• Kompaktes Design im schwarzen zylindrischen Aluminiumgehäuse mit Gewindestift, platzoptimiert für Schränke
• MKP‑Technologie mit gestapelten Wicklungen
• Reduzierte Montage‑ und Anschlusszeiten
• Nennspannungsbereich: 440 … 850 V AC
• Leistungsbereich: 20 … 44 kvar (50 Hz)

Kundenvorteile
Kosten

• Kostensenkung durch höhere Packungsdichte und kompakte Schaltschrankbauweise

Elektrische Eigenschaften

• Für Dreiphasen‑Installationen ausgelegt
• Sehr lange Lebensdauer: bis zu 300.000 h bei Temperaturklasse -40/55
• Hohe Anlaufstromfestigkeit (bis zu 500 · I_R)

Mechanik und Wartung

• Geringere Montagekosten; einfache Installation und Anschluss
• Kompaktes Volumen für dichte Schaltschranklayouts
• Wartungsfrei im Normalbetrieb (außer empfohlene Prüfintervalle)
• Montagepositionen: aufrecht oder horizontal

Sicherheit

• Selbstheilendes Dielektrikum
• Überdruck‑Abschaltvorrichtung
• Isolierter Anschluss (IP20)
• Keramischer Entladewiderstand vormontiert

Repräsentative Produktvarianten (Auszug)
Typ | Nennspannung (V AC) | Anzahl Phasen | Kapazität (µF)
MKD440-D-30.0-X | 440 | 3 | 165
MKD440-D-28.1-X | 440 | 3 | 154
MKD440-D-25.0-X | 440 | 3 | 137
MKD440-D-20.0-X | 440 | 3 | 110
MKD480-D-33.0-X | 480 | 3 | 152
MKD480-D-30.0-X | 480 | 3 | 138
MKD480-D-28.0-X | 480 | 3 | 129
MKD480-D-25.0-X | 480 | 3 | 115
MKD525-D-37.0-X | 525 | 3 | 143
MKD525-D-33.0-X | 525 | 3 | 127
MKD525-D-28.0-X | 525 | 3 | 108
MKD525-D-25.0-X | 525 | 3 | 96
MKD525-D-20.0-X | 525 | 3 | 77
MKD850-D-35.0-X | 850 | 3 | 51

Technische Merkmale / Spezifikationen

• Technologie: Metallisiertes Polypropylen (MKP) mit gestapelten Wicklungen
• Nennspannung: 440 V AC bis 850 V AC (typische Nennspannungen siehe oben)
• Leistung (50 Hz): typischer Produktbereich 20 … 44 kvar
• Anzahl Phasen: 3 (dreiphasige Varianten)
• Kapazitätsbereich (Beispiele): ~51 µF bis ~165 µF abhängig vom Typ
• Temperaturklasse / Lebensdauer: bis zu 300.000 h bei -40/55
• Anlaufstromfestigkeit: bis zu 500 · I_R
• Schutz / Sicherheit: selbstheilendes Dielektrikum, Überdruck‑Abschaltvorrichtung, isolierter Anschluss (IP20), keramik‑Entladewiderstand vormontiert
• Mechanik: kompaktes schwarzes zylindrisches Aluminiumgehäuse mit Gewindestift, geeignet für aufrechte oder horizontale Montage
• Wartung: wartungsfrei (außer empfohlene periodische Prüfungen)
